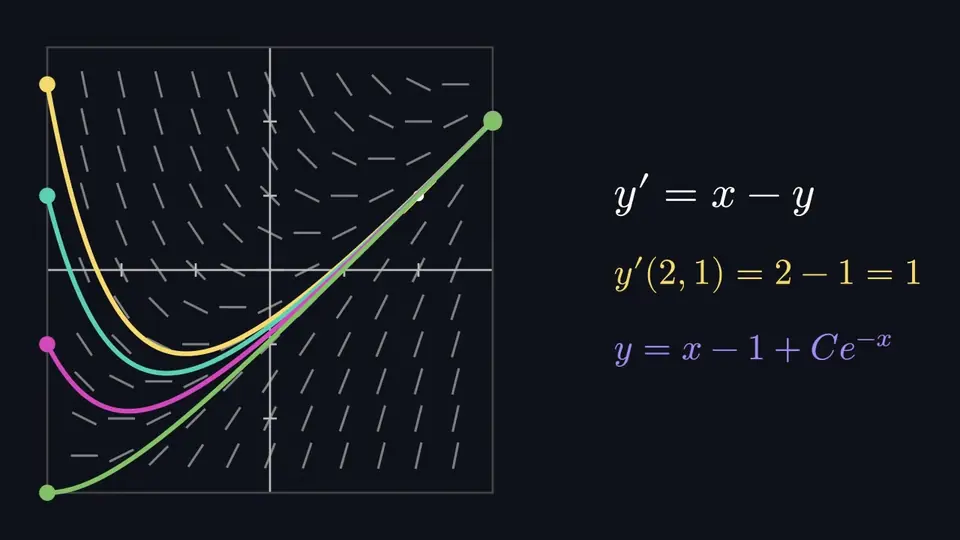

Der Richtungsfeld / Steigungsfeld Plotter visualisiert die Geometrie jeder gewöhnlichen Differentialgleichung erster Ordnung (ODE) y' = f(x, y), ohne sie analytisch lösen zu müssen. Auf einem anpassbaren Gitter zeichnet er kleine Tangentensegmente, deren Steigung f(x, y) entspricht, wodurch ganze Familien von Lösungskurven auf einen Blick sichtbar werden. Eine interaktive SVG-Leinwand ermöglicht es Ihnen, durch Klicken RK4-integrierte Lösungskurven zu erzeugen, Partikelströme entlang des Feldes zu animieren und das Ergebnis als publikationsreifes Bild zu exportieren.

Was ist ein Richtungsfeld?

Gegeben ist eine ODE erster Ordnung y' = f(x, y). Ein Richtungsfeld (auch Steigungsfeld genannt) ist ein Raster aus kurzen Liniensegmenten, die an regelmäßig beabstandeten Punkten (x_i, y_j) platziert sind. Jedes Segment hat die Steigung f(x_i, y_j), was der Tangentensteigung jeder Lösungskurve entspricht, die durch diesen Punkt verläuft. Da Lösungen überall tangential zum Feld verlaufen müssen, zeigt das Gesamtbild das qualitative Verhalten der ODE — Attraktoren, Repeller, Gleichgewichtslinien, Oszillationen — noch bevor eine explizite Formel hergeleitet wird.

Die Technik wurde Anfang des 20. Jahrhunderts als Teil der qualitativen Theorie der Differentialgleichungen populär und ist heute ein Standardwerkzeug in jedem Einführungskurs über gewöhnliche Differentialgleichungen.

Warum dieser Plotter anders ist

Wie Lösungskurven berechnet werden

Für jede von Ihnen angegebene Anfangsbedingung (x₀, y₀) integriert das Tool die ODE mit dem klassischen Runge-Kutta-Verfahren vierter Ordnung (RK4). RK4 tastet die Steigung viermal pro Schritt ab — einmal am Anfang, zweimal in der Mitte und einmal am Ende — und kombiniert diese in einem gewichteten Durchschnitt:

RK4 hat einen lokalen Abbruchfehler von O(h⁵) und einen globalen Fehler von O(h⁴), sodass es viermal schneller gegen die wahre Lösung konvergiert als das Euler-Verfahren, wenn die Schrittweite verringert wird. Der Plotter integriert sowohl vorwärts als auch rückwärts von (x₀, y₀) aus, sodass sich die Kurve zu beiden Seiten des Anfangspunkts erstreckt und den gesamten sichtbaren Bereich ausfüllt.

Den Plot lesen

Gleichgewichtslinien und Nullklinen

Dort, wo die Segmente horizontal verlaufen, befinden Sie sich auf einer Nullkline — der Kurve, auf der f(x, y) = 0 gilt. In einer autonomen ODE y' = g(y) sind konstante Nullklinen Gleichgewichtslösungen; die Einfärbung macht sie als blaue horizontale Bänder leicht erkennbar.

Stabile vs. instabile Gleichgewichte

An einem stabilen Gleichgewicht biegen sich benachbarte Lösungen darauf zu: Pfeile darüber zeigen nach unten, Pfeile darunter nach oben. Bei einem instabilen Gleichgewicht passiert das Gegenteil. Für y' = y(1 − y) ist y = 1 stabil und y = 0 instabil — dies ist im Logistik-Preset sofort ersichtlich.

Steile Regionen und Steifigkeit

Rote Segmente markieren Stellen, an denen |f(x, y)| groß ist, sodass sich Lösungen dort schnell ändern. Wenn Ihr Plot von Rot dominiert wird, ist die Gleichung in dieser Region steif, und jeder numerische Integrator benötigt eine kleine Schrittweite, um genau zu bleiben.

Akzeptierte Eingabeformate

1. Differentialgleichung

Alles, was als gültiger mathematischer Ausdruck mit x und y geparst werden kann. Häufige Beispiele: y - x, x*y, sin(x) - y, exp(-x^2) + y, y*(1-y). Das Zirkumflex-Symbol ^ wird automatisch in ** umgewandelt.

2. Definitionsbereich

Vier Zahlen für die x- und y-Bereiche. Quadratische Bereiche ergeben die am besten lesbaren Plots; wenn eine Achse viel länger ist, wirken die Tangentensegmente verzerrt, auch wenn die Steigungswerte korrekt sind.

3. Anfangsbedingungen

Eine durch Semikolon oder Zeilenumbruch getrennte Liste von x, y Paaren. Jedes Paar wird zu einer RK4-Lösungskurve. Es werden bis zu 8 Anfangsbedingungen akzeptiert; zusätzliche Kurven können interaktiv durch Klicken auf den Plot hinzugefügt werden.

So verwenden Sie diesen Plotter

1. Geben Sie die rechte Seite von y' = f(x, y) in das Ausdrucksfeld ein oder wählen Sie eines der sechs voreingestellten Beispiele.
2. Legen Sie den x- und y-Bereich fest. Beginnen Sie mit einem quadratischen Bereich um das interessante Verhalten herum und zoomen Sie dann gegebenenfalls hinein.
3. Geben Sie Anfangsbedingungen als x, y Paare getrennt durch Semikolons an. Sie können dies auch leer lassen und Kurven erst nach dem Plotten hinzufügen.
4. Klicken Sie auf Richtungsfeld plotten. Das SVG wird sofort mit Steigungssegmenten, farbcodierter Intensität und etwaigen Lösungskurven gerendert.
5. Interagieren Sie: Klicken oder tippen Sie auf die Leinwand, um Kurven hinzuzufügen, bewegen Sie den Mauszeiger, um (x, y, Steigung) zu lesen, aktivieren Sie den Partikelfluss oder speichern Sie das SVG.

Rechenbeispiel

Betrachten wir die klassische Gleichung y' = y − x. Die Nullkline ist die Gerade y = x, auf der die Steigung null ist. Oberhalb dieser Geraden ist die Steigung positiv (Pfeile zeigen nach oben), unterhalb negativ (Pfeile zeigen nach unten), sodass jede Lösungskurve asymptotisch in vertikaler Richtung von y = x weggedrückt wird.

Der Plotter bestätigt diese Geometrie visuell: Alle Trajektorien außer der partikulären Lösung y = x + 1 wachsen exponentiell an, und die Einfärbung macht die Linie y = x zu einem klaren blauen Streifen, auf dem die Steigungen verschwinden.

Häufige Anwendungsfälle

• Lehre von ODE-Konzepten — Gleichgewicht, Stabilität, Einzugsbereich, Sattelpunktverhalten.
• Überprüfung analytischer Lösungen — Legen Sie Ihre händisch hergeleitete Kurve über das Feld und prüfen Sie die Tangentialität.
• Erkundung von Populationsmodellen — Logistisches Wachstum, Allee-Effekt oder Ernteterme haben charakteristische Signaturen im Richtungsfeld.
• Visualisierung von Regelsystemen — Lineare Regler erster Ordnung lassen sich auf y' = −k·y + u(x) reduzieren, dessen Richtungsfeld die Reaktionsrate zeigt.
• Erstellung von Abbildungen für Vorlesungsskripte, Lehrbücher und technische Berichte (nutzen Sie den SVG-Export für verlustfreie Ausgabe).

Einschränkungen

Das Tool verarbeitet nur explizite ODEs erster Ordnung — Systeme wie dy/dx = f(x, y), dz/dx = g(x, y, z) erfordern ein Phasenportrait-Tool. Implizite Gleichungen F(x, y, y') = 0 müssen vor dem Plotten in die Form y' = f(x, y) umgeschrieben werden. In der Nähe von Singularitäten (Punkten, an denen f(x, y) unendlich oder undefiniert ist) ist das Gitter spärlich und RK4-Kurven stoppen sauber, anstatt zu extrapolieren.

Häufig gestellte Fragen

Was ist ein Richtungsfeld (Steigungsfeld)?

Ein Richtungsfeld oder Steigungsfeld ist ein Gitter aus kurzen Liniensegmenten, die an regelmäßig beabstandeten Punkten in der x-y-Ebene platziert sind. An jedem Punkt (x, y) hat das Segment eine Steigung gleich f(x, y), der rechten Seite einer ODE erster Ordnung y' = f(x, y). Lösungskurven der ODE müssen an jedem Punkt tangential zu den Segmenten verlaufen, wodurch Sie ganze Lösungsfamilien visualisieren können, ohne die Gleichung analytisch zu lösen.

Wie zeichnet das Tool Lösungskurven?

Für jede von Ihnen angegebene Anfangsbedingung integriert das Tool die ODE numerisch mit dem klassischen Runge-Kutta-Verfahren vierter Ordnung (RK4) mit einer kleinen Schrittweite. RK4 wertet die Steigung viermal pro Schritt aus und kombiniert sie zu einem gewichteten Durchschnitt, um eine Trajektorie zu erzeugen, die auf O(h^4) genau ist. Die Kurve wird vom Startpunkt aus sowohl vorwärts als auch rückwärts verfolgt.

Welche Funktionen kann ich im Ausdruck verwenden?

Sie können die arithmetischen Operatoren + - * / ^ zusammen mit den Variablen x und y verwenden, dazu trigonometrische Funktionen (sin, cos, tan, asin, acos, atan), hyperbolische Funktionen (sinh, cosh, tanh), Exponential- und Logarithmusfunktionen (exp, ln, log, log10), Quadratwurzel (sqrt), Absolutwert (abs) sowie die Konstanten pi und e. Beispielhafte Ausdrücke sind y - x, x*y, sin(x)*cos(y) und exp(-x^2) + y.

Was bedeutet die Farbe?

Wenn 'Farbe nach |Steigung|' ausgewählt ist, wird jedes Steigungssegment basierend auf dem Betrag der Steigung an diesem Punkt mit einer logarithmischen Skala eingefärbt. Blau zeigt eine geringe Steigung an (fast horizontaler Fluss) und Rot eine große Steigung (fast vertikaler Fluss). Dies macht Merkmale wie Gleichgewichtslinien und Attraktoren sofort sichtbar.

Was ist eine Nullkline und warum ist sie wichtig?

Eine Nullkline ist die Menge der Punkte, an denen f(x, y) = 0 gilt, das Richtungsfeld dort also horizontal ist. In einer autonomen ODE enthalten Nullklinen oft Gleichgewichtslösungen; in nicht-autonomen Gleichungen markieren sie Wendepunkte von Lösungen. Das Tool hebt diese Bereiche durch fast horizontale blaue Segmente hervor.

Kann das Tool die Gleichung lösen, Gleichgewichte finden oder das Euler-Verfahren ausführen?

Ja. Unterhalb des Diagramms zeigt das Tool, sofern eine geschlossene Form existiert, die exakte Lösung samt Methode (Variablentrennung, linear, Bernoulli oder exakt) und der speziellen Lösung durch den ersten Anfangswert. Für eine autonome Gleichung y' = f(y) werden alle Gleichgewichte im Bereich als stabil, instabil oder halbstabil aufgelistet und die Phasenlinie angezeigt. Geben Sie eine Schrittweite h und einen Zielwert für x ein, um das Euler-Verfahren ab dem ersten Anfangswert auszuführen. Jeder Schritt erscheint in einer Tabelle neben dem genaueren RK4-Wert. Eine Tabelle der Steigungen an ganzzahligen Gitterpunkten hilft beim Skizzieren des Feldes.

Kann ich dieses Tool auf dem Handy verwenden?

Ja. Das Layout passt sich an kleine Bildschirme an und der SVG-Plot reagiert auf Touch-Eingaben, sodass Sie auf die Leinwand tippen können, um neue Lösungskurven hinzuzufügen. Alle Berechnungen finden serverseitig statt, sodass das Tool auf allen Geräten identisch funktioniert.

Welche Anfangsbedingung soll ich verwenden, um eine Lösung von y' = y zu zeichnen?

Eine Anfangsbedingung ist ein Startpunkt (x₀, y₀) auf der Lösung, die Sie nachverfolgen möchten. Für y' = y ergibt die Wahl (0, 1) die Lösung y = e^x; bei (0, 2) lautet sie y = 2e^x. Geben Sie den Punkt in das Feld für Anfangsbedingungen ein und zeichnen Sie anschließend das Richtungsfeld und die Kurve. Unterschiedliche Anfangswerte für y ergeben verschiedene Kurven derselben Familie exponentieller Funktionen.

Warum werden Lösungskurven an bestimmten Stellen sehr steil oder enden dort?

Eine Kurve kann dort sehr steil werden, wo die Steigung der Gleichung stark anwächst. Sie kann enden, wenn die Integration einen Punkt erreicht, an dem die Steigung nicht definiert ist oder sich nicht berechnen lässt. Bei y' = 1/x ist die Steigung zum Beispiel bei x = 0 nicht definiert. Eine Lösungskurve kann diesen Punkt daher nicht als gewöhnliche Lösung durchlaufen. Prüfen Sie, ob ein Nenner in der Differentialgleichung null wird, eine Quadratwurzel aus einer negativen Zahl gebildet wird oder im dargestellten Bereich eine andere Definitionsbereichsbeschränkung gilt.

Warum sehen alle Steigungsstriche entlang einer Linie waagerecht aus?

Waagerechte Steigungsstriche zeigen an, dass die Ableitung y' an diesen Stellen null ist. Eine Lösung, die durch einen solchen Punkt verläuft, hat dort eine waagerechte Tangente. Bei y' = x sind die Striche entlang x = 0 zum Beispiel waagerecht, weil die Steigung für x = 0 null ist. An anderen Stellen können die Lösungskurven trotzdem steigen oder fallen. Die Striche zeigen die lokale Richtung an jedem Punkt und nicht den Verlauf der gesamten Kurve.
