Calculadora de Campo Magnético de un Cable

La Calculadora de Campo Magnético de un Cable calcula la densidad de flujo magnético \( B \) producida por un conductor portador de corriente para las tres geometrías que dominan cada curso de electromagnetismo: un cable recto infinito (\( B = \mu_0 \mu_r I / 2\pi r \)), un bucle de corriente circular en su eje (\( B(z) = \mu_0 \mu_r I R^{2} / [2(R^{2}+z^{2})^{3/2}] \)), y un solenoide ideal o finito (\( B = \mu_0 \mu_r n I \) para el límite de bobina larga; con una corrección de extremo de \( \cos\theta \) para longitud finita). Resuelva para cualquier incógnita — B, corriente I, distancia r, radio del bucle R, posición axial z, número de vueltas N o longitud del solenoide L — con conversión completa de unidades del SI (de microamperios a kiloamperios, de micrómetros a kilómetros, de nanoteslas a kilogauss), un catálogo integrado de materiales de núcleos ferromagnéticos (hierro, ferrita, mu-metal, \( \mu_r \) personalizada), vistas previas en SVG en vivo de las líneas de campo y una derivación en LaTeX paso a paso. Cada resultado lleva un epígrafe con una referencia del mundo real, desde el campo de la Tierra (≈ 50 µT) y un imán de refrigerador (≈ 5 mT) hasta un escáner de IRM clínico (1.5 T) e imanes de laboratorio pulsados (por encima de 1000 T).

Cómo usar esta Calculadora de Campo Magnético de un Cable

1. Elija una geometría en la parte superior. Cable recto utiliza la ley de Ampère para un cable infinito. Bucle circular utiliza la fórmula de Biot–Savart en el eje. Solenoide utiliza el resultado de Ampère para bobinas largas, con una corrección opcional del coseno para longitud finita.
2. Elija qué resolver. Para un cable recto puede resolver para B, I o r. Para un bucle puede resolver para B, I, R o z. Para un solenoide puede resolver para B, I, N o L. La entrada correspondiente se ocultará para que no restrinja en exceso el problema de manera accidental.
3. Escriba los valores restantes con sus unidades preferidas. Mezclar unidades entre filas no es problema — cada cantidad se convierte a unidades del SI internamente.
4. Elija el medio circundante o núcleo. El vacío y el aire dejan el campo inalterado. Un núcleo de hierro multiplica el campo de la bobina vacía por aproximadamente 5000 veces — hasta que el hierro se satura por encima de 1.5–2 T. Elija µ_r personalizada para cualquier otro material.
5. Presione Calcular y lea la magnitud del campo en tesla y gauss, la derivación paso a paso, un SVG animado de las líneas de campo y una comparación con el mundo real.

Qué hace diferente a esta calculadora

Las tres fórmulas

Cable recto infinito — Ley de Ampère aplicada a un bucle amperiano circular centrado en el cable:

\[ B \;=\; \dfrac{\mu_0 \mu_r I}{2 \pi r} \]

Bucle de corriente circular, en su eje a una distancia z desde el centro — Ley de Biot–Savart integrada alrededor del bucle:

\[ B(z) \;=\; \dfrac{\mu_0 \mu_r I R^{2}}{2 \left(R^{2}+z^{2}\right)^{3/2}} \]

En el centro del bucle (z = 0) esto se reduce a \( B_0 = \mu_0 \mu_r I / (2R) \). Para z ≫ R se aproxima al campo lejano del dipolo magnético \( B \approx \mu_0 m / (2\pi z^{3}) \) con un momento magnético \( m = I\pi R^{2} \).

Solenoide — Bobina larga ideal según la ley de Ampère:

\[ B \;=\; \mu_0 \mu_r n I, \qquad n = N / L \]

Para un solenoide de longitud finita, el campo en el centro sobre el eje se multiplica por la corrección geométrica \( \cos\theta = (L/2)/\sqrt{(L/2)^{2}+R^{2}} \), la cual se aproxima a 1 solo cuando \( L \gg R \).

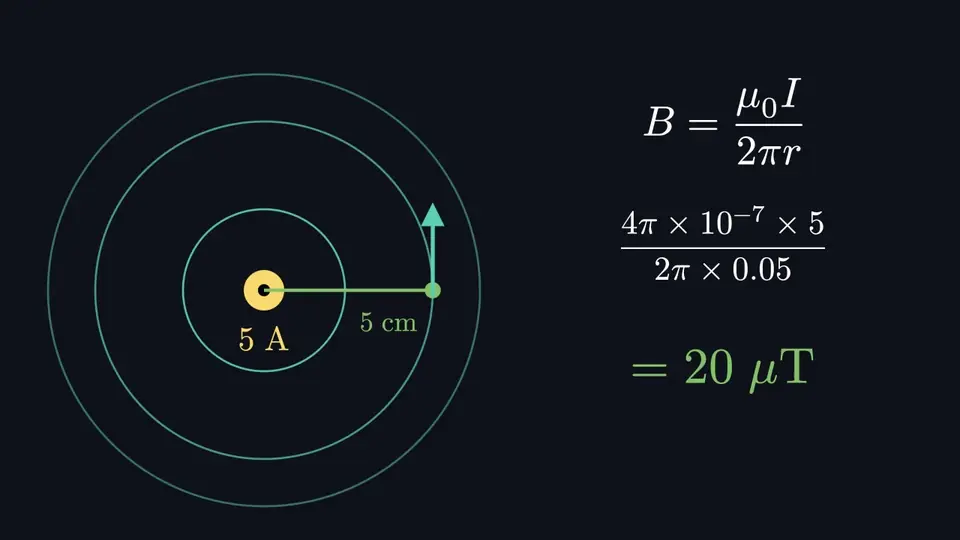

Ejemplo resuelto: Cable doméstico

• 5 A fluyendo por un solo cable recto, medido a 5 cm de distancia.
• \( B = (4\pi \times 10^{-7}) \times 5 / (2\pi \times 0.05) = 2 \times 10^{-5}\) T = 20 µT.
• A modo de comparación, el campo magnético de la Tierra en la superficie es de ≈ 50 µT — por lo que el cable de un electrodoméstico típico produce alrededor del 40% del campo natural a 5 cm de distancia, razón por la cual la aguja de una brújula oscila cuando se acerca a un cable alimentado.

Ejemplo resuelto: Bucle circular en su centro

• 2 A en un solo bucle de radio 10 cm, campo medido en el centro del bucle (z = 0).
• \( B = \mu_0 I / (2R) = (4\pi \times 10^{-7}) \times 2 / (2 \times 0.10) \approx 1.26 \times 10^{-5}\) T = 12.6 µT.
• Ya es más débil que el campo de la Tierra en la superficie — los electroimanes de un solo bucle son sorprendentemente ineficientes a menos que se devanen muchas vueltas en una bobina (solenoide).

Ejemplo resuelto: Solenoide con núcleo de aire

• 500 vueltas devanadas en una bobina de 20 cm de largo, que transporta 5 A.
• Densidad de vueltas n = 500 / 0.20 = 2500 vueltas/m.
• \( B = \mu_0 n I = (4\pi \times 10^{-7}) \times 2500 \times 5 \approx 1.57 \times 10^{-2}\) T = 15.7 mT.
• Aproximadamente 3 veces un imán de refrigerador (~ 5 mT). Si se añade un núcleo de hierro dulce (µ_r ≈ 5000), el campo salta a unos 78 T — muy por encima de la saturación del hierro, por lo que en la práctica el hierro tiene un límite cercano a 1.5–2 T.

Regla de la mano derecha, en tres formas

• Cable recto: apunte el pulgar de la mano derecha en la dirección de la corriente convencional I; los dedos se curvarán de forma natural en la dirección del campo B alrededor del cable.
• Bucle circular: curve los dedos de la mano derecha alrededor del bucle en el sentido en que fluye la corriente; el pulgar apuntará a lo largo de B en el eje.
• Solenoide: igual que el bucle — los dedos siguen el devanado, el pulgar apunta a lo largo del campo dentro de la bobina (es decir, el extremo norte del imán de barra equivalente).

Magnitudes comunes de campos magnéticos

Consejos para el diseño de solenoides

• Largo y delgado es mejor. La fórmula del solenoide ideal \( B = \mu_0 n I \) supone que L ≫ R. Para bobinas cortas, cambie al modelo finito e introduzca el radio de la bobina. La corrección de extremo \( \cos\theta \) cae de 1 (cuando L → ∞) a alrededor de 0.7 cuando L ≈ R.
• La µ_r no es mágica. El hierro dulce multiplica B por ≈ 5000 a campos bajos, pero el hierro real se satura alrededor de 1.5–2 T. Por encima de eso, aumentar la corriente apenas eleva B y la mayor parte de la energía se pierde en corrientes de Foucault y calor.
• Pulsado > continuo para campos altos. Los imanes continuos tienen un límite de unos 45 T debido a la refrigeración. Los imanes pulsados alcanzan más de 100 T al descargar un banco de capacitores durante milisegundos — lo suficiente para hacer experimentos de física, lo bastante corto para evitar la fusión.
• Atención al balance óhmico. La potencia disipada es \( P = I^{2} R_{\text{cable}} \). Duplicar las vueltas para duplicar n con la misma corriente cuadruplica la resistencia (el cable es ahora el doble de largo), por lo que el calor aumenta 4 veces aunque B solo aumente 2 veces.

Preguntas frecuentes

¿Cuál es la fórmula para el campo magnético de un cable recto largo?
\( B = \mu_0 I / (2\pi r) \), donde \( \mu_0 = 4\pi \times 10^{-7}\) T·m/A es la permeabilidad del vacío y r es la distancia perpendicular al cable. Multiplique por la permeabilidad relativa del medio \( \mu_r \) cuando no esté en el vacío.

¿Cuál es el campo magnético en el centro de un bucle de corriente circular?
\( B_0 = \mu_0 I / (2R) \) en el centro geométrico, donde R es el radio del bucle. En el eje a una distancia z se generaliza a \( B(z) = \mu_0 I R^{2} / [2(R^{2}+z^{2})^{3/2}] \).

¿Cuál es el campo magnético dentro de un solenoide?
Para un solenoide largo ideal, \( B = \mu_0 \mu_r n I \), donde n = N/L es la densidad de vueltas. Dentro de una bobina ideal este campo es uniforme y paralelo al eje; en el exterior, el campo se asemeja al de un imán de barra. La calculadora también maneja la corrección de longitud finita cuando L no es mucho mayor que el radio R de la bobina.

¿Cómo utilizo la regla de la mano derecha para una corriente?
Para un cable recto, apunte el pulgar de su mano derecha a lo largo de la corriente convencional y sus dedos se curvarán en la dirección de B. Para un bucle o solenoide, curve los dedos en la dirección del flujo de corriente y el pulgar apuntará a lo largo del campo B en el eje (equivalente al polo norte del imán de barra).

¿El medio circundante cambia el campo magnético?
Sí. La permeabilidad del vacío \( \mu_0 \) se sustituye por \( \mu = \mu_0 \mu_r \) en cualquier medio. El aire, el agua y la mayoría de los materiales no magnéticos tienen una µ_r ≈ 1. El hierro y otros ferromagnetos tienen una µ_r de miles, razón por la cual los electroimanes utilizan núcleos de hierro. Los materiales diamagnéticos como el cobre tienen una µ_r ligeramente inferior a 1.

¿Cuál es la diferencia entre B y H?
B (en tesla) es la densidad de flujo magnético, la cantidad que aparece en la ley de la fuerza de Lorentz \( F = qv \times B \) y que reporta esta calculadora. H = B/(µ_0 µ_r) es la "intensidad de campo magnético" auxiliar en A/m, útil cuando se desea separar la corriente de la fuente de la respuesta del material. La mayoría de los cursos de física utilizan B; la mayoría de los contextos de ciencia de materiales utilizan H.

¿Cuál es la diferencia entre Biot–Savart y la ley de Ampère?
Biot–Savart proporciona la contribución de cada pequeño elemento de corriente; se debe integrar sobre la geometría. Siempre funciona, pero las integrales pueden ser difíciles. La ley de Ampère ofrece una B de forma cerrada solo en geometrías simétricas (cable infinito, solenoide infinito, toroide), pero es mucho más rápida cuando la simetría ayuda. Esta calculadora utiliza la ley de Ampère para el cable y el solenoide ideal; Biot–Savart para el bucle y la corrección de solenoide finito.

¿Puedo resolver para la corriente en lugar de B?
Sí. En todos los modos utilice el selector Resolver para para elegir la incógnita. La calculadora reorganiza la fórmula y oculta la entrada de la incógnita para que no se sobre-restrinja el problema.
