Máy tính độ rộng đường mạch PCB
Tính toán độ rộng đường mạch cần thiết cho bảng mạch in (PCB) của bạn dựa trên dòng điện, độ tăng nhiệt độ và độ dày đồng bằng công thức tiêu chuẩn IPC-2221. Bao gồm xem trước trực quan, tính toán điện trở và phân tích sụt áp.
Trình chặn quảng cáo đang ngăn chúng tôi hiển thị quảng cáo
MiniWebtool miễn phí nhờ quảng cáo. Nếu công cụ này hữu ích, hãy ủng hộ bằng Premium (không quảng cáo + nhanh hơn) hoặc cho phép MiniWebtool.com rồi tải lại trang.
- Hoặc nâng cấp Premium (không quảng cáo)
- Cho phép quảng cáo cho MiniWebtool.com, rồi tải lại
Giới thiệu về Máy tính độ rộng đường mạch PCB
Máy tính độ rộng đường mạch PCB sử dụng tiêu chuẩn IPC-2221 để xác định độ rộng đường mạch tối thiểu cần thiết cho một dòng điện, mức tăng nhiệt độ và độ dày đồng nhất định. Điều này rất cần thiết để thiết kế các bảng mạch in đáng tin cậy, có thể xử lý công suất cần thiết mà không bị quá nhiệt hoặc hỏng hóc.
IPC-2221 là gì?
IPC-2221 là một tiêu chuẩn công nghiệp có tiêu đề "Tiêu chuẩn chung về thiết kế bảng in" được xuất bản bởi Hiệp hội Kết nối Ngành Điện tử (IPC). Nó cung cấp các hướng dẫn toàn diện cho thiết kế PCB, bao gồm các công thức tính toán độ rộng đường mạch tối thiểu cần thiết để tải một dòng điện cụ thể.
Tiêu chuẩn xác định mối quan hệ giữa khả năng tải dòng điện và hình học đường mạch thông qua các công thức thực nghiệm dựa trên các thử nghiệm sâu rộng.

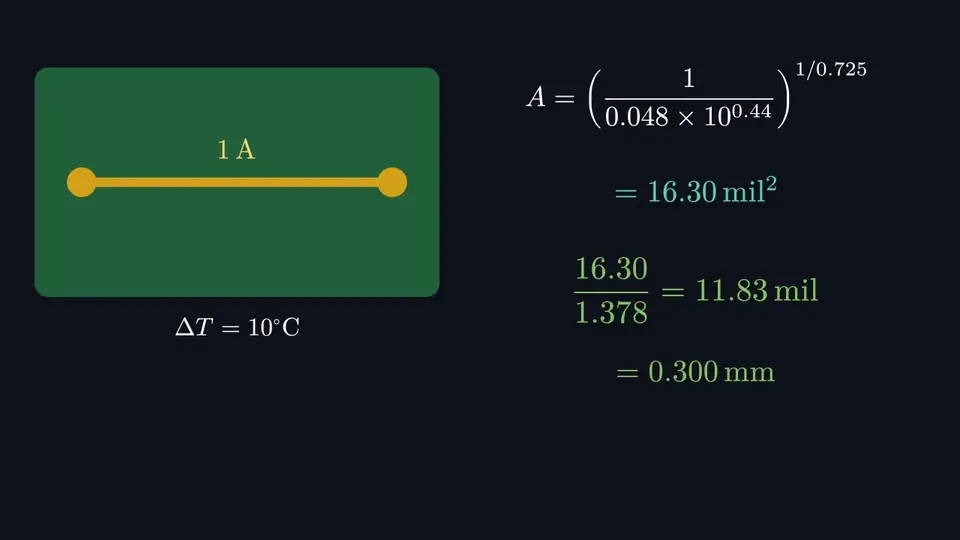

Công thức độ rộng đường mạch IPC-2221
Việc tính toán bao gồm hai bước chính:
Bước 1: Tính diện tích mặt cắt ngang
Trong đó:
- A = Diện tích mặt cắt ngang tính bằng mils² (mils vuông)
- I = Dòng điện tính bằng Ampe
- k = Hằng số lớp (0.048 cho lớp ngoài, 0.024 cho lớp trong)
- ΔT = Mức tăng nhiệt độ trên nhiệt độ môi trường tính bằng °C
- b = 0.44 (hằng số số mũ)
- c = 0.725 (hằng số số mũ)
Bước 2: Tính độ rộng đường mạch
Trong đó:
- W = Độ rộng đường mạch tính bằng mils
- A = Diện tích mặt cắt ngang từ Bước 1
- T = Độ dày đồng tính bằng mils
Lớp ngoài so với Lớp trong
Tiêu chuẩn IPC-2221 phân biệt giữa các lớp bên ngoài và lớp bên trong vì chúng có các đặc tính tản nhiệt khác nhau:
- Lớp bên ngoài: Tiếp xúc với không khí, cho phép tản nhiệt tốt hơn thông qua đối lưu. Sử dụng k = 0.048.
- Lớp bên trong: Được bao quanh bởi vật liệu nền FR4, có tính dẫn nhiệt kém. Sử dụng k = 0.024 (bằng một nửa lớp ngoài).
Điều này có nghĩa là các đường mạch lớp bên trong thường cần rộng gấp đôi các đường mạch lớp ngoài cho cùng một khả năng tải dòng điện.
Tham chiếu trọng lượng đồng
| Trọng lượng đồng | Độ dày (µm) | Độ dày (mils) | Sử dụng phổ biến |
|---|---|---|---|
| 0.5 oz/ft² | 17.5 µm | 0.69 mils | Bo mạch HDI, khoảng cách nhỏ |
| 1 oz/ft² | 35 µm | 1.38 mils | PCB tiêu chuẩn (phổ biến nhất) |
| 2 oz/ft² | 70 µm | 2.76 mils | Điện tử công suất, dòng điện cao |
| 3 oz/ft² | 105 µm | 4.13 mils | Các ứng dụng công suất nặng |
| 4 oz/ft² | 140 µm | 5.51 mils | Dòng điện cực cao, thanh dẫn (bus bar) |
Hướng dẫn về mức tăng nhiệt độ
Việc chọn mức tăng nhiệt độ phù hợp phụ thuộc vào ứng dụng của bạn:
- Mức tăng 10°C: Lựa chọn an toàn cho các ứng dụng quan trọng, quân sự/hàng không vũ trụ và các bo mạch có các linh kiện nhạy cảm với nhiệt độ gần đó
- Mức tăng 20°C: Phổ biến cho các ứng dụng thương mại thông thường có thông gió đầy đủ
- Mức tăng 30°C: Có thể chấp nhận được cho các ứng dụng công nghiệp có khả năng tản nhiệt tốt
- Mức tăng 40°C+: Chỉ dành cho các ứng dụng có không gian cực kỳ hạn chế và dự kiến có các xung dòng điện thời gian ngắn
Quan trọng: Mức tăng nhiệt độ là trên nhiệt độ môi trường. Nếu thiết bị của bạn hoạt động trong môi trường 40°C với mức tăng cho phép là 20°C, đường mạch có thể đạt tới 60°C.
Điện trở và Độ sụt áp
Đối với các ứng dụng nhạy cảm với công suất, điện trở đường mạch và độ sụt áp là những cân nhắc quan trọng:
Trong đó:
- R = Điện trở tính bằng Ohm
- ρ = Điện trở suất của đồng (1.7 × 10⁻⁸ Ω·m tại 20°C)
- L = Chiều dài đường mạch
- A = Diện tích mặt cắt ngang
Độ sụt áp trên đường mạch là:
Và công suất tiêu tán dưới dạng nhiệt:
Các phương pháp thiết kế tốt nhất
Biên an toàn
- Thêm 20-50% biên an toàn vào độ rộng đã tính toán cho các biến đổi trong sản xuất
- Tính đến dung sai sản xuất đối với độ dày đồng (thường là ±10%)
- Cân nhắc các xung dòng điện và quá độ, không chỉ dòng điện ở trạng thái ổn định
Cân nhắc về nhiệt
- Sử dụng các lỗ thông nhiệt (thermal vias) để truyền nhiệt sang các lớp khác hoặc các lớp phẳng nối đất
- Tránh đi dây các đường mạch dòng cao gần các linh kiện nhạy cảm với nhiệt độ
- Cân nhắc sử dụng các mảng đồng đổ (copper pours) để tản nhiệt bổ sung
Cân nhắc tần số cao
- Đường mạch rộng hơn có độ tự cảm thấp hơn, có lợi cho việc cung cấp điện
- Đối với các đường dây có trở kháng kiểm soát, độ rộng đường mạch ảnh hưởng đến trở kháng
- Cân nhắc hiệu ứng bề mặt (skin effect) cho các tần số trên 100 MHz
Câu hỏi thường gặp
Tiêu chuẩn IPC-2221 cho độ rộng đường mạch PCB là gì?
IPC-2221 là một tiêu chuẩn công nghiệp cung cấp các hướng dẫn cho thiết kế PCB, bao gồm các công thức để tính toán độ rộng đường mạch tối thiểu cần thiết để tải một dòng điện cụ thể mà không vượt quá mức tăng nhiệt độ cho phép. Công thức xem xét dòng điện, độ tăng nhiệt độ cho phép, độ dày đồng và việc đường mạch nằm ở lớp bên ngoài hay bên trong.
Tại sao các lớp bên trong yêu cầu đường mạch rộng hơn các lớp bên ngoài?
Các lớp bên trong có hiệu suất tản nhiệt kém hơn vì chúng được bao quanh bởi vật liệu nền FR4 thay vì không khí. Các lớp bên ngoài có thể tản nhiệt ra không khí xung quanh hiệu quả hơn, vì vậy chúng có thể chịu được cùng một dòng điện với các đường mạch hẹp hơn. Công thức IPC-2221 sử dụng các hằng số khác nhau (k=0.048 cho lớp ngoài, k=0.024 cho lớp trong) để tính đến sự khác biệt này.
Tôi nên sử dụng mức tăng nhiệt độ nào cho các tính toán đường mạch PCB?
Các giá trị tăng nhiệt độ phổ biến là 10°C, 20°C hoặc 30°C trên nhiệt độ môi trường. Mức tăng 10°C là mức an toàn và được khuyến nghị cho các ứng dụng quan trọng. Mức tăng nhiệt độ cao hơn cho phép đường mạch hẹp hơn nhưng có thể ảnh hưởng đến các linh kiện lân cận hoặc làm giảm độ tin cậy của đường mạch. Hãy cân nhắc nhiệt độ hoạt động môi trường và giới hạn nhiệt của linh kiện khi lựa chọn.
Trọng lượng đồng ảnh hưởng như thế nào đến độ rộng đường mạch?
Đồng nặng hơn (oz/ft² cao hơn) có nghĩa là các đường mạch dày hơn, có thể tải nhiều dòng điện hơn trong cùng một độ rộng. Đồng 1 oz tiêu chuẩn dày 35µm (1.38 mils). Sử dụng đồng 2 oz sẽ tăng gấp đôi độ dày, cho phép giảm khoảng một nửa độ rộng cho cùng một khả năng tải dòng. Tuy nhiên, đồng nặng hơn sẽ đắt hơn và khó khắc hơn đối với các thiết kế có khoảng cách nhỏ.
