Trang chủ > Linh tinh > Công cụ Điện tử > Máy Tính Tiết Diện Dây Dẫn


Máy Tính Tiết Diện Dây Dẫn

Tính toán đường kính dây, diện tích mặt cắt ngang, điện trở trên mỗi đơn vị chiều dài, định mức cường độ dòng điện và độ sụt áp cho các kích thước dây American Wire Gauge (AWG) từ 4/0 đến 40 AWG. Hỗ trợ dây dẫn đồng và nhôm với bảng cường độ dòng điện NEC.

Máy Tính Tiết Diện Dây Dẫn
Ví dụ nhanh

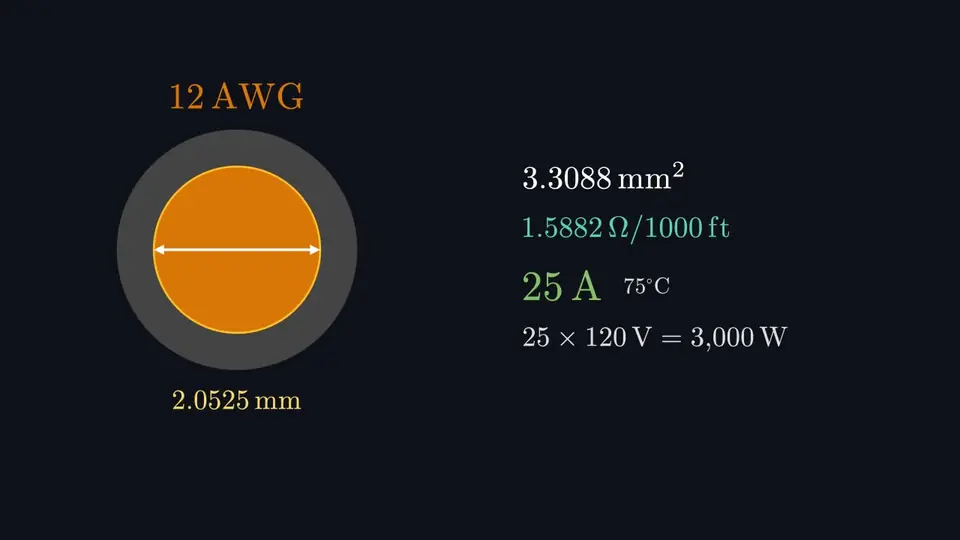

Mặt cắt ngang dây dẫn

Cách điện → Lõi dẫn điện
2.053
mm đường kính
3.31
mm² diện tích
AWG 12
Đồng
⚡ Thông số kỹ thuật dây dẫn
▶ Máy tính sụt áp Tùy chọn
📐 Thông số sụt áp

Embed Máy Tính Tiết Diện Dây Dẫn Widget

⚡ AWG 12 — Dây Đồng

Cách điện: 75°C | Đặc tính tại 20°C (68°F)
4/0
11.68mm
12
2.0525mm
14
1.628mm
📏
Đường kính
2.0525 mm
0.0808 in
⬡
Diện tích mặt cắt ngang
3.3088 mm²
6.53 kcmil
⚡
Điện trở / km
5.2107 Ω
mỗi 1000 m
📐
Điện trở / 1000 ft
1.5882 Ω
mỗi 1000 feet
⚖
Trọng lượng / 1000 ft
19.92 lbs
29.65 kg/km
🔋
Công suất tối đa
3000 W
tại 120V / 6000 W tại 240V
⚡ Định mức Ampacity NEC (75°C)
25 A
Dòng điện liên tục tối đa cho dây dẫn Đồng với cách điện 75°C (NEC 310.16)
🔧
Ứng dụng phổ biến
Mạch điện gia dụng thông thường (20A)
📲

Cài đặt ứng dụng MiniWebtool

Thêm vào màn hình chính để truy cập ngay — miễn phí, nhanh, không cần tải xuống.



✨Muốn nhanh hơn & không có quảng cáo?

Giới thiệu về Máy Tính Tiết Diện Dây Dẫn

Máy tính tiết diện dây dẫn xác định các đặc tính điện chính cho kích thước American Wire Gauge (AWG) từ 4/0 (0000) đến 40 AWG. Nhập cỡ dây, vật liệu dẫn điện và định mức nhiệt độ cách điện để xem ngay đường kính dây, diện tích mặt cắt ngang, điện trở trên một đơn vị chiều dài, định mức ampacity NEC và trọng lượng. Một phân tích sụt áp tùy chọn giúp bạn xác minh rằng đường chạy dây của bạn đáp ứng các khuyến nghị của NEC cho các mạch nhánh và bộ cấp nguồn.

American Wire Gauge (AWG) là gì?

American Wire Gauge là hệ thống định cỡ dây tiêu chuẩn được sử dụng trên khắp Bắc Mỹ. Được xác định bởi ASTM B258, nó sử dụng thang đo logarit trong đó mỗi khi tăng 6 số cỡ dây thì đường kính dây giảm một nửa và mỗi khi tăng 3 số cỡ dây thì điện trở xấp xỉ gấp đôi. Hệ thống dao động từ 4/0 (kích thước tiêu chuẩn dày nhất ở mức ~11,68 mm) xuống đến 40 AWG (~0,08 mm). Các dây dày hơn 4/0 được đo bằng kcmil (hàng nghìn mil tròn) thay thế.

Bảng tra cứu nhanh AWG

AWGĐường kính (mm)Đường kính (in)Diện tích (mm²)Điện trở (Ω/km)Ampacity 75°CỨng dụng phổ biến
4/011.6840.4600107.220.161230AĐầu vào dịch vụ
2/09.2660.364867.430.256175ADịch vụ 200A
1/08.2510.324953.490.322150ABảng điện 150A
26.5440.257633.630.513115ABảng điện phụ
45.1890.204321.150.81585AThiết bị lớn
64.1150.162013.301.29665AMáy lạnh, bồn tắm nóng
83.2640.12858.372.06150ABếp điện, máy sấy
102.5880.10195.263.27735AMáy nước nóng
122.0530.08083.315.21125AMạch chung 20A
141.6280.06412.088.28620AMạch chiếu sáng 15A

Cách chọn đúng tiết diện dây dẫn

Việc lựa chọn đúng cỡ dây bao gồm việc cân bằng ba yếu tố chính:

  1. Khả năng chịu tải dòng điện (ampacity): Dây phải tải an toàn dòng điện tối đa dự kiến. Bảng NEC 310.16 cung cấp định mức ampacity dựa trên cỡ dây, định mức nhiệt độ cách điện và điều kiện lắp đặt. Luôn chọn dây được định mức ít nhất 125% tải liên tục.
  2. Độ sụt áp: Các đoạn dây dài hơn có điện trở cao hơn, khiến điện áp giảm giữa bảng điện và tải. NEC khuyến nghị giữ độ sụt áp dưới 3% cho các mạch nhánh và dưới 5% cho sự kết hợp giữa bộ cấp nguồn và mạch nhánh. Sử dụng máy tính sụt áp của chúng tôi để xác minh.
  3. Yêu cầu quy chuẩn NEC: Bất kể tải tính toán như thế nào, NEC bắt buộc kích thước dây tối thiểu: AWG 14 cho mạch 15A, AWG 12 cho mạch 20A và AWG 10 cho mạch 30A.

Dây Đồng so với Dây Nhôm

Đồng và nhôm là hai vật liệu dẫn điện phổ biến nhất, mỗi loại có những ưu điểm riêng biệt:

Hiểu về Sụt áp

Sụt áp xảy ra vì tất cả các vật dẫn đều có điện trở. Khi dòng điện chạy qua dây, một phần năng lượng bị mất dưới dạng nhiệt, làm giảm điện áp khả dụng ở phía tải. Công thức tính sụt áp một pha là:

Vdrop = I × R × 2L

Trong đó I là dòng điện tính bằng ampe, R là điện trở trên một đơn vị chiều dài, và L là chiều dài dây một chiều. Hệ số 2 tính cho chu kỳ khứ hồi (dây nóng và dây nguội). Đối với hệ thống ba pha, thay 2L bằng √3 × L.

Định mức Ampacity NEC

Bảng NEC 310.16 cung cấp các giá trị ampacity dựa trên ba định mức nhiệt độ cách điện:

Công thức tiết diện dây dẫn

Hệ thống AWG tuân theo một cấp số nhân. Công thức đường kính là:

dmm = 0.127 × 92(36−n)/39

Trong đó n là số AWG (0 cho 1/0, −1 cho 2/0, −2 cho 3/0, −3 for 4/0).

Diện tích mặt cắt ngang: A = π d² / 4

Điện trở (đồng ở 20°C): R = ρ / A trong đó ρ = 1.7241 × 10⁻⁸ Ω·m

Câu hỏi thường gặp

American Wire Gauge (AWG) là gì?

American Wire Gauge (AWG) là một hệ thống tiêu chuẩn kích thước dây dẫn được sử dụng chủ yếu ở Bắc Mỹ để đo đường kính của dây dẫn điện. Số Gauge tỷ lệ nghịch với đường kính dây — số nhỏ hơn cho biết dây dày hơn. AWG 4/0 (0000) là kích thước tiêu chuẩn lớn nhất với đường kính khoảng 11,68 mm, trong khi AWG 40 là nhỏ nhất với khoảng 0,08 mm.

Làm thế nào để chọn đúng kích cỡ dây?

Chọn cỡ dây dựa trên ba yếu tố: (1) Khả năng chịu tải dòng điện — dây phải tải an toàn dòng điện dự kiến theo bảng ampacity NEC, (2) Độ sụt áp — các đoạn dây dài hơn cần dây dày hơn để giữ độ sụt áp dưới 3% cho mạch nhánh hoặc tổng cộng 5%, và (3) Ứng dụng — NEC chỉ định kích thước dây tối thiểu cho các loại mạch khác nhau, chẳng hạn như AWG 14 cho mạch 15A và AWG 12 cho mạch 20A.

Sự khác biệt giữa dây đồng và dây nhôm là gì?

Dây đồng có độ dẫn điện cao hơn khoảng 61% so với nhôm, có nghĩa là dây nhôm phải lớn hơn khoảng 2 cỡ AWG để tải cùng một dòng điện. Đồng bền hơn, chống ăn mòn tốt hơn và dễ thi công hơn. Nhôm nhẹ hơn và rẻ hơn, thường được dùng cho các cáp cấp nguồn lớn và đường dây tiện ích. Các kết nối bằng nhôm yêu cầu hợp chất chống oxy hóa và các đầu nối tương thích.

Sụt áp là gì và tại sao nó quan trọng?

Sụt áp là sự giảm điện áp khi dòng điện chạy qua điện trở của dây dẫn. Sụt áp quá mức khiến thiết bị nhận được điện áp thấp hơn định mức, dẫn đến đèn bị mờ, động cơ quá nóng và giảm tuổi thọ thiết bị. NEC khuyến nghị độ sụt áp không quá 3% cho các mạch nhánh và tổng cộng 5% (nguồn cấp cộng với nhánh) từ đầu vào dịch vụ đến ổ cắm xa nhất.

Ampacity nghĩa là gì?

Ampacity là dòng điện liên tục tối đa mà một dây dẫn có thể tải an toàn mà không vượt quá định mức nhiệt độ của nó. Nó phụ thuộc vào cỡ dây, loại cách điện, nhiệt độ môi trường và phương pháp lắp đặt. Bảng NEC 310.16 cung cấp các giá trị ampacity tiêu chuẩn cho các điều kiện lắp đặt phổ biến. Vượt quá định mức ampacity có thể gây hư hỏng cách điện, nguy cơ hỏa hoạn và vi phạm quy chuẩn.
