Biến đổi trở kháng trong máy biến áp là gì?

Máy biến áp biến đổi trở kháng theo bình phương tỷ số vòng dây: Z1/Z2 = (N1/N2)^2. Điều này hữu ích cho việc phối hợp trở kháng trong các mạch âm thanh và RF, nơi truyền công suất tối đa yêu cầu phối hợp trở kháng nguồn và tải.

Máy tính Biến áp

Tính toán tỷ số vòng dây, điện áp thứ cấp, dòng điện sơ cấp và thứ cấp, và công suất cho các máy biến áp điện. Nhận các công thức MathJax từng bước để phân tích máy biến áp lý tưởng và thực tế.

Miễn phí 3 lượt mỗi ngàyKhông cần đăng kýCập nhật 03/2026

Máy tính Biến ápDùng thử ngay — miễn phí ▼

Embed Máy tính Biến áp Widget

Giới thiệu về Máy tính Biến áp

Máy tính Máy biến áp tính toán tỷ số vòng dây, điện áp thứ cấp, dòng điện sơ cấp và thứ cấp, công suất và tỷ số biến đổi trở kháng cho các máy biến áp điện. Nhập điện áp sơ cấp và số vòng dây cho cả hai cuộn dây, cùng với các giá trị dòng điện hoặc công suất tùy chọn, để nhận được phân tích đầy đủ với các công thức MathJax từng bước.

Máy biến áp là gì?

Máy biến áp là một thiết bị điện từ truyền năng lượng điện giữa hai hoặc nhiều mạch thông qua cảm ứng điện từ. Nó bao gồm một lõi từ với hai (hoặc nhiều hơn) cuộn dây quấn quanh nó. Cuộn dây sơ cấp nhận công suất đầu vào, và cuộn dây thứ cấp cung cấp công suất đầu ra ở mức điện áp khác.

$$\frac{V_1}{V_2} = \frac{N_1}{N_2} = n$$

trong đó $V_1$ và $V_2$ là điện áp sơ cấp và thứ cấp, $N_1$ và $N_2$ là số vòng dây trong mỗi cuộn dây, và $n$ là tỷ số vòng dây.

Các phương trình máy biến áp chính

Tỷ số điện áp: Điện áp trên mỗi cuộn dây tỷ lệ thuận với số vòng dây:

$$V_2 = V_1 \times \frac{N_2}{N_1}$$

Tỷ số dòng điện: Dòng điện tỷ lệ nghịch với tỷ số vòng dây (đối với máy biến áp lý tưởng):

$$\frac{I_1}{I_2} = \frac{N_2}{N_1}$$

Công suất: Đối với máy biến áp lý tưởng, công suất được bảo toàn: $P_{in} = P_{out}$. Đối với máy biến áp thực tế với hiệu suất $\eta$: $P_{out} = \eta \times P_{in}$.

Máy biến áp Hạ áp so với Tăng áp

Hạ áp (N₁ > N₂) — giảm điện áp, tăng dòng điện. Phổ biến trong phân phối điện (ví dụ: 120V từ đường dây 12kV) và bộ nguồn DC.
Tăng áp (N₁ < N₂) — tăng điện áp, giảm dòng điện. Được sử dụng trong truyền tải điện để giảm tổn thất đường dây và trong các ứng dụng CRT/điện áp cao.
Cách ly (N₁ = N₂) — cung cấp cách ly điện mà không thay đổi điện áp. Được sử dụng trong thiết bị y tế, điện tử nhạy cảm và các ứng dụng an toàn.

Biến đổi trở kháng

Máy biến áp cũng biến đổi trở kháng theo bình phương của tỷ số vòng dây:

$$\frac{Z_{primary}}{Z_{secondary}} = \left(\frac{N_1}{N_2}\right)^2 = n^2$$

Tính chất này được sử dụng rộng rãi trong các hệ thống âm thanh (phối hợp trở kháng loa với đầu ra bộ khuếch đại) và mạch RF (phối hợp trở kháng anten).

Cách sử dụng máy tính này

Nhập điện áp sơ cấp — Nhập điện áp đặt vào cuộn sơ cấp (V₁) và chọn đơn vị.
Nhập số vòng dây — Nhập số vòng dây cho cuộn sơ cấp (N₁) và cuộn thứ cấp (N₂).
Đầu vào tùy chọn — Cung cấp dòng điện sơ cấp, công suất định mức hoặc điều chỉnh hiệu suất để nhận được tính toán dòng điện và công suất.
Nhấp Tính toán — Nhấn nút để tính toán tất cả các thông số máy biến áp.
Xem kết quả — Kiểm tra tỷ số vòng dây, điện áp, dòng điện, công suất, tỷ số trở kháng, sơ đồ máy biến áp và các công thức từng bước.

Ứng dụng thực tế

Phân phối điện — Máy biến áp tăng áp truyền tải điện ở điện áp cao trên khoảng cách xa, sau đó máy biến áp hạ áp giảm xuống để sử dụng trong gia đình.
Bộ nguồn điện tử — Điện áp lưới được hạ xuống điện áp thấp (5V, 12V, v.v.) cho các thiết bị điện tử.
Thiết bị âm thanh — Máy biến áp đầu ra phối hợp trở kháng của đèn chân không hoặc bóng bán dẫn với loa. Máy biến áp đầu vào cung cấp cách ly tín hiệu cân bằng.
Hàn — Máy biến áp hàn hạ điện áp và tăng dòng điện để tạo ra hồ quang dòng điện cao cần thiết cho việc hàn.
Đo lường — Máy biến dòng (CT) và máy biến điện áp (PT) hạ điện áp và dòng điện cao xuống mức an toàn để đo lường.

Câu hỏi thường gặp

Tỷ số vòng dây máy biến áp là gì?

Tỷ số vòng dây là tỷ lệ giữa số vòng dây cuộn sơ cấp (N₁) và số vòng dây cuộn thứ cấp (N₂). Nó quyết định điện áp được biến đổi như thế nào: tỷ số 10:1 nghĩa là điện áp thứ cấp bằng 1/10 điện áp sơ cấp (hạ áp), trong khi 1:10 nghĩa là thứ cấp cao hơn 10 lần (tăng áp).

Máy biến áp thay đổi điện áp như thế nào?

Máy biến áp thay đổi điện áp thông qua hiện tượng cảm ứng điện từ. Dòng điện xoay chiều trong cuộn sơ cấp tạo ra từ thông biến thiên trong lõi, từ đó cảm ứng một điện áp trong cuộn thứ cấp. Điện áp cảm ứng tỷ lệ thuận với tỷ số vòng dây thứ cấp trên sơ cấp: V₂ = V₁ × (N₂/N₁).

Mối quan hệ giữa dòng điện và tỷ số vòng dây là gì?

Dòng điện tỷ lệ nghịch với tỷ số vòng dây. Khi điện áp được hạ xuống, dòng điện được tăng lên theo cùng một hệ số và ngược lại. Điều này giúp bảo toàn công suất (P = V × I). Đối với máy biến áp lý tưởng: I₁/I₂ = N₂/N₁.

Biến đổi trở kháng là gì?

Máy biến áp biến đổi trở kháng theo bình phương tỷ số vòng dây: Z₁/Z₂ = (N₁/N₂)². Điều này rất cần thiết cho việc phối hợp trở kháng trong các mạch âm thanh và RF, nơi yêu cầu trở kháng nguồn và tải phải khớp nhau để truyền công suất tối đa.

Hiệu suất máy biến áp là gì?

Hiệu suất (η) là tỷ lệ giữa công suất đầu ra và công suất đầu vào, được tính bằng phần trăm: η = (P_out/P_in) × 100%. Máy biến áp thực tế có tổn thất từ lõi (trễ, dòng điện xoáy) và tổn thất đồng (nhiệt I²R trong cuộn dây). Hiệu suất điển hình dao động từ 95% đến 99% cho máy biến áp điện lực.

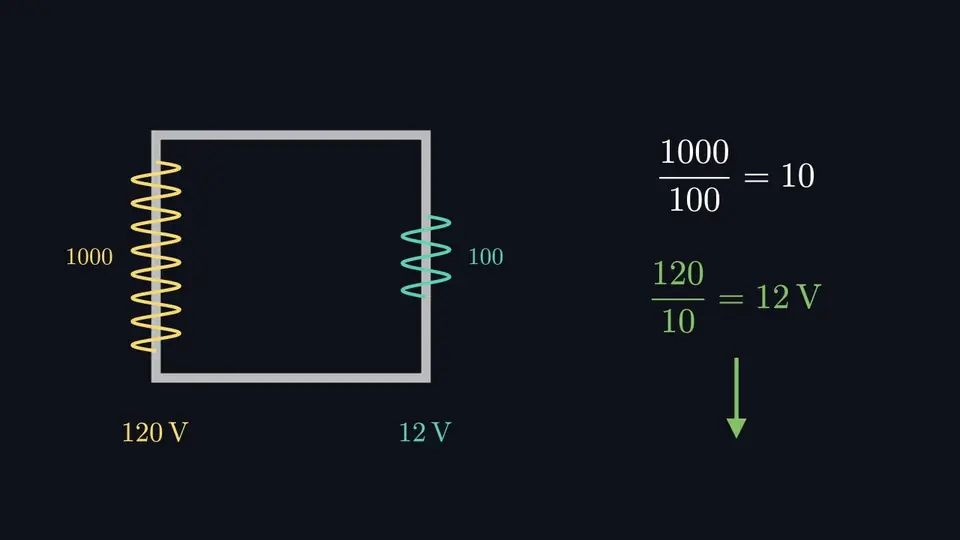

Cuộn thứ cấp 12 V cần bao nhiêu vòng nếu biến áp có 1.000 vòng sơ cấp và đầu vào 120 V?

Với biến áp lý tưởng, số vòng cuộn thứ cấp bằng số vòng cuộn sơ cấp nhân với điện áp thứ cấp rồi chia cho điện áp sơ cấp. Ở đây, 1.000 × 12 ÷ 120 bằng 100 vòng thứ cấp. Đây là ước tính theo tỷ số vòng dây; điện áp đầu ra của biến áp thực khi có tải có thể khác do điện trở cuộn dây, đặc tính lõi và tổn hao. Khi chế tạo hoặc chọn biến áp, hãy tuân theo tần số hoạt động và giới hạn thiết kế được quy định.

Tôi có thể cấp 12 V một chiều cho biến áp để tạo điện áp thấp hơn không?

Biến áp thông thường cần dòng điện biến thiên, thường là dòng xoay chiều, để tiếp tục tạo ra điện áp trong cuộn thứ cấp. Nguồn một chiều ổn định chỉ gây ra thay đổi ngắn lúc bật nguồn, sau đó từ trường ngừng biến thiên; dòng điện cuộn sơ cấp cũng có thể tăng quá mức và gây nóng. Hãy dùng nguồn xoay chiều phù hợp hoặc bộ biến đổi chuyển mạch được thiết kế để đổi điện một chiều sang điện một chiều. Kiểm tra định mức và tần số hoạt động dự kiến của biến áp.

Cần biến áp có định mức nào cho tải 12 V, 2 A?

Tải cần công suất biểu kiến 12 V × 2 A = 24 VA. Hãy chọn biến áp có định mức ít nhất bằng mức đó và xác nhận nó cung cấp được điện áp cùng dòng điện thứ cấp cần thiết khi có tải. Biến áp thực có tổn hao và độ điều chỉnh điện áp, nên có thể cần dư một chút công suất. Hãy kiểm tra thông số thiết bị cũng như định mức nhiệt độ và chế độ làm việc của biến áp cho ứng dụng đó.
