Calculadora da Equação das Lentes

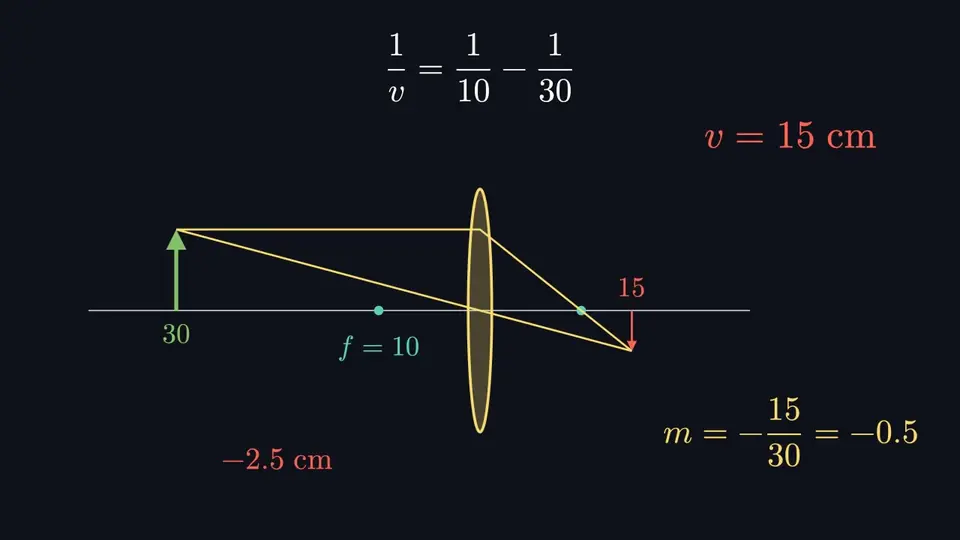

A Calculadora da Equação das Lentes resolve a equação das lentes delgadas \(\dfrac{1}{f} = \dfrac{1}{u} + \dfrac{1}{v}\) para qualquer uma das três variáveis — distância focal \(f\), distância do objeto \(u\) ou distância da imagem \(v\) — e retorna a ampliação, altura da imagem, potência da lente em dioptrias e todas as propriedades da imagem (real ou virtual, direita ou invertida, ampliada ou reduzida). O diagrama de raios ao vivo à direita exibe os três raios principais para que você possa entender rapidamente como a lente projeta a imagem.

Como usar esta Calculadora da Equação das Lentes

1. Escolha qual variável deseja resolver: distância da imagem v, distância focal f ou distância do objeto u. O campo de entrada correspondente ficará oculto — preencha apenas os dois valores conhecidos.
2. Selecione Convergente para uma lente convexa (distância focal positiva) ou Divergente para uma lente côncava (distância focal negativa). Insira a distância focal como um número positivo — a calculadora gerencia o sinal automaticamente.
3. Escolha uma unidade de comprimento (mm, cm ou m) e digite as duas distâncias conhecidas. Opcionalmente, adicione a altura do objeto para também calcular a altura da imagem.
4. Pressione o botão Resolver equação das lentes. A seção de resultados apresentará a distância desconhecida, a ampliação, os marcadores de propriedades da imagem, o diagrama de raios completo e o passo a passo matemático renderizado em LaTeX.
5. Utilize as opções de Exemplos rápidos na parte superior para carregar configurações usuais (lente de câmera, projetor, lupa de aumento, ocular de microscópio, olho humano, lente divergente e as duas variantes de "resolver para f ou u").

O que diferencia esta Calculadora da Equação das Lentes

A Equação das Lentes Delgadas

A equação das lentes delgadas, também chamada de fórmula das lentes de Gauss, relaciona a distância focal de uma lente delgada ao local onde a imagem se forma com base na posição de um determinado objeto:

\[ \dfrac{1}{f} \;=\; \dfrac{1}{u} \;+\; \dfrac{1}{v} \\]

Onde \(f\) representa a distância focal da lente, \(u\) indica a distância do objeto (sempre positiva na convenção 'real é positivo' adotada por esta calculadora) e \(v\) define a distância da imagem. Um valor positivo para \(v\) indica que a imagem se forma no lado oposto da lente em relação ao objeto — tratando-se de uma imagem real que pode ser projetada em um anteparo. Já um valor negativo para \(v\) indica que a imagem se localiza no mesmo lado do objeto — configurando uma imagem virtual que só pode ser percebida pelo olho humano através do prolongamento dos raios de luz para trás.

Ampliação

A ampliação linear (lateral) \(m\) é a razão entre a altura da imagem e a altura do objeto. O modelo de lentes delgadas a define como:

\[ m \;=\; -\,\dfrac{v}{u} \;=\; \dfrac{h_i}{h_o} \]

O sinal de menos determina a orientação: um valor de \(m\) positivo significa que a imagem é direita (com a mesma orientação do objeto); um valor de \(m\) negativo significa que a imagem está invertida (de cabeça para baixo). O valor absoluto \(|m|\) determina a proporção do tamanho — maior do que 1 indica uma imagem ampliada, menor do que 1 indica uma imagem reduzida. Uma lente de câmera fotográfica geralmente apresenta \(|m| \ll 1\) e sinal de \(m\) negativo; já uma lupa fornece \(|m| > 1\) e sinal de \(m\) positivo.

Casos de Formação de Imagem para uma Lente Convergente

Formação de Imagem para uma Lente Divergente

Uma lente divergente (côncava) sempre produzirá uma imagem virtual, direita e reduzida, independentemente de onde o objeto seja posicionado. A imagem fica situada entre o objeto e a lente, e o valor da ampliação é invariavelmente positivo e menor que 1. É por esta razão que olhos mágicos de portas e elementos frontais de lentes angulares de câmeras utilizam sistemas ópticos divergentes — reduzindo o cenário geral para que caiba em um campo de visão menor e direito.

Potência da Lente e Dioptrias

A potência de uma lente \(P\) corresponde ao inverso da distância focal quando o valor de \(f\) é medido em metros: \(P = 1/f\) expressa na unidade de dioptrias (D). Uma distância focal curta equivale a uma lente forte com alta potência. Receitas de óculos e lentes de contato usam este padrão: uma lente de +2 D corrige a hipermetropia através de uma lente convergente com distância focal de 0,5 m, enquanto uma lente de −1 D atenua uma miopia leve através de uma lente divergente.

Referência para Convenção de Sinais

Esta calculadora opera sob a convenção real é positivo, amplamente adotada em livros didáticos de introdução à física:

• Distância do objeto u: positiva quando o objeto se encontra no lado de onde a luz se origina (o cenário padrão).
• Distância da imagem v: positiva para imagens reais localizadas no lado oposto ao objeto na lente; negativa para imagens virtuais situadas no mesmo lado do objeto.
• Distância focal f: positiva se tratando de uma lente convergente (convexa); negativa para uma lente divergente (côncava).
• Ampliação m: positiva se a imagem resultante for direita; negativa se a imagem for invertida.
• Altura do objeto \(h_o\): considerada positiva (acima do eixo principal); a altura da imagem \(h_i\) acompanha o sinal algébrico de m.

Perguntas Frequentes

Por que o sinal da distância focal às vezes muda automaticamente? Diversos materiais didáticos referem-se a uma lente divergente apenas pelo seu módulo — 'uma lente divergente de 5 cm' — esperando que o estudante adicione o sinal negativo por conta própria. Para tornar a ferramenta prática e tolerante a falhas, caso você escolha a opção divergente e digite uma distância focal positiva, o sistema fará a inversão do sinal para você. Contudo, se digitar uma distância focal negativa escolhendo o tipo convergente, o sistema interromperá o cálculo solicitando a correção, visto que essa combinação apresenta uma contradição física.

O que fazer quando a calculadora indicar que a imagem está no infinito? Isso ocorre porque o objeto está posicionado exatamente sobre o ponto focal da lente. A equação matemática resulta em \(1/v = 1/f - 1/u = 0\), tornando v indefinido (ou infinito). Na realidade física, os raios de luz refratados saem paralelos e jamais se encontrarão para projetar uma imagem definida. Modifique ligeiramente a posição do objeto aproximando-o ou afastando-o da lente.

Esta calculadora serve para espelhos? A estrutura analítica da equação \(1/f = 1/u + 1/v\) também se aplica a espelhos esféricos, mas as diretrizes de sinais apresentam variações em relação ao comportamento das lentes. Esta calculadora foi desenvolvida estritamente para a convenção de lentes. Para trabalhar com espelhos, recomenda-se buscar uma calculadora de equação de espelhos que adote os sinais apropriados para reflexão.

Qual a diferença entre ampliação linear e angular? Esta calculadora exibe o fator de ampliação linear (lateral) \(m = -v/u\), que efetua a comparação direta entre as alturas reais do objeto e da imagem para corpos de extensão finita. A ampliação angular realiza a comparação entre o ângulo visual da imagem projetada no olho e o ângulo do objeto observado diretamente — parâmetro essencial para análises em telescópios e microscópios comerciais na avaliação de escala visual, mas que varia conforme a distância de observação e difere do conceito de \(m\).
