Calculadora de Momento de Inércia

A Calculadora de Momento de Inércia abrange os dois significados do termo em um único lugar — o momento de inércia de área (segundo momento de área), utilizado por engenheiros estruturais para prever o quanto uma viga se dobra sob carga, e o momento de inércia de massa, utilizado por engenheiros mecânicos e aeroespaciais para prever a resposta de um corpo ao torque. Escolha uma das 15 formas prontas, digite as dimensões em qualquer unidade familiar, acompanhe o diagrama se redesenhar em tempo real e leia o momento de inércia junto com a área da seção transversal, momento polar J, módulo de seção S, raio de giração k e uma derivação completa passo a passo. Um campo para o teorema dos eixos paralelos permite deslocar o resultado para qualquer eixo paralelo ao centroidal com apenas um número.

Como usar esta Calculadora de Momento de Inércia

1. Clique em Momento de Inércia de Área se estiver dimensionando uma viga, ou em Momento de Inércia de Massa se estiver estudando rotação. A galeria de formas se filtrará automaticamente para exibir apenas as formas aplicáveis.
2. Toque no cartão de uma forma — retângulo, círculo, tubo oco, triângulo, caixa oca, viga I, semicírculo, barra fina, cilindro sólido ou oco, esfera sólida ou oca, placa retangular. Os campos de dimensão necessários surgirão e o diagrama à direita se ajustará.
3. Digite as dimensões em mm, cm, m, in ou ft. Para formas no modo de massa, digite também a massa total em kg, g, lb, t ou oz.
4. Escolha a unidade de saída — mm⁴ / cm⁴ / m⁴ / in⁴ / ft⁴ para o momento de inércia de área, ou kg·m² / kg·cm² / g·cm² / lb·ft² / lb·in² para o momento de inércia de massa.
5. Opcionalmente, insira uma distância de deslocamento para o eixo paralelo. A calculadora aplicará \(I' = I + A d^2\) (área) ou \(I' = I + m d^2\) (massa) automaticamente.
6. Pressione Calcular para ver o momento de inércia, o momento polar, o módulo de seção, o raio de giração, um diagrama SVG da seção transversal indicando o centroide e os eixos, e a derivação em LaTeX passo a passo.

O que diferencia esta calculadora

Momento de Inércia de Área vs Massa

As duas grandezas possuem nomes semelhantes e compartilham o símbolo \(I\), mas pertencem a contextos totalmente distintos. O momento de inércia de área \(I_x = \int_A y^2 \,dA\) depende exclusivamente da geometria da seção transversal — o material não interfere. Suas unidades são comprimento elevado à quarta potência, como mm⁴, cm⁴, m⁴ ou in⁴. Ele é empregado na flexão de vigas: um \(I_x\) mais alto representa maior resistência a um momento fletor em relação ao mesmo eixo. O momento de inércia de massa \(I = \int r^2 \,dm\) depende tanto da quantidade de massa quanto de como essa massa está distribuída em relação ao eixo de rotação. Suas unidades são massa × comprimento², como kg·m², g·cm², lb·ft² ou lb·in². Ele é empregado na dinâmica rotacional: \(\tau = I\alpha\) constitui a forma rotacional da segunda lei de Newton.

Fórmulas para formas comuns

Cada forma suportada por esta calculadora baseia-se em uma das fórmulas listadas abaixo. Elas referem-se ao eixo centroidal indicado no diagrama; o teorema dos eixos paralelos permite estendê-las para qualquer eixo paralelo.

O Teorema dos Eixos Paralelos

As fórmulas apresentadas acima assumem que o eixo passa pelo centroide da forma. Para realizar o deslocamento para qualquer eixo paralelo ao centroidal, adiciona-se um termo de correção simples:

\[ I_{x'} \;=\; I_x \;+\; A\,d^{2} \qquad \text{(área)} \qquad I' \;=\; I \;+\; m\,d^{2} \qquad \text{(massa)} \]

onde \(d\) representa a distância entre os dois eixos paralelos, \(A\) a área da seção transversal e \(m\) a massa total. A calculadora realiza essa aplicação de forma automática ao preencher o campo opcional de deslocamento.

Exemplo prático: Seção de Viga I

Uma viga I de aba larga W12×40 possui uma altura total H = 12 in, largura da aba B = 8 in, espessura da aba t_f = 0,515 in e espessura da alma t_w = 0,295 in. A altura da alma é \(h_w = H - 2 t_f = 10,97\) in.

• \( I_x = B H^{3}/12 - (B - t_w)\,h_w^{3}/12 = 8 \cdot 12^{3}/12 - (8 - 0,295) \cdot 10,97^{3}/12 \approx 1152 - 847 \approx 305 \) in⁴.
• Este resultado equivale ao valor de 307 in⁴ da tabela AISC dentro da tolerância de engenharia padrão.
• Para um momento fletor \(M = 50000\) lb·in, a tensão fletora máxima corresponde a \( \sigma = M c / I = 50000 \cdot 6 / 307 \approx 977 \) psi.

Exemplo prático: Volante de Inércia

Um volante de inércia de aço sólido com massa de 20 kg e raio externo de 0,30 m, girando em torno de seu próprio eixo central:

• \( I = m r^{2}/2 = 20 \cdot 0,30^{2} / 2 = 0,9\) kg·m².
• O torque necessário para fazê-lo girar a partir do repouso até 60 RPM (\(\omega = 6,28\) rad/s) em 5 segundos (\(\alpha = 1,26\) rad/s²) equivale a \( \tau = I \alpha = 0,9 \cdot 1,26 \approx 1,13\) N·m.
• A energia cinética rotacional a 60 RPM corresponde a \( K = \tfrac{1}{2} I \omega^{2} = 0,5 \cdot 0,9 \cdot 6,28^{2} \approx 17,7\) J.

Módulo de Seção, Raio de Giração e Momento Polar

Para cada geometria no modo de área, a calculadora também informa três propriedades complementares indispensáveis para estudantes de engenharia:

• Módulo de seção \(S = I_x / c\), onde \(c\) consiste na distância entre o centroide e a fibra sob maior tensão. É aplicado diretamente na fórmula de tensão fletora \( \sigma = M / S \).
• Raio de giração \(k = \sqrt{I / A}\) (área) ou \(k = \sqrt{I / m}\) (massa). Trata-se do raio no qual toda a área ou massa poderia ser concentrada em um único ponto, mantendo o mesmo valor de I. É utilizado na equação de flambagem de pilares de Euler e no equivalente rotacional de \(KE = \tfrac{1}{2} m v^{2}\) estruturado como \(KE = \tfrac{1}{2} m (k\omega)^{2}\).
• Momento de inércia polar \(J = I_x + I_y\), que representa o momento de área em relação ao eixo centroidal perpendicular à seção transversal. Controla a tensão de cisalhamento por torção em eixos cilíndricos: \(\tau = T r / J\).

Perguntas Frequentes

Qual é a diferença entre momento de inércia de área e de massa?
O momento de inércia de área depende somente da geometria da seção transversal e serve para avaliar a flexão de vigas — sua unidade é comprimento⁴ (mm⁴, in⁴). O momento de inércia de massa depende da massa e de sua distribuição geográfica em torno do eixo giratório, servindo para a análise de dinâmica rotacional — sua unidade é massa × comprimento² (kg·m², lb·ft²). Embora utilizem o mesmo símbolo I, resolvem problemas físicos distintos.

Como posso calcular o I de um retângulo?

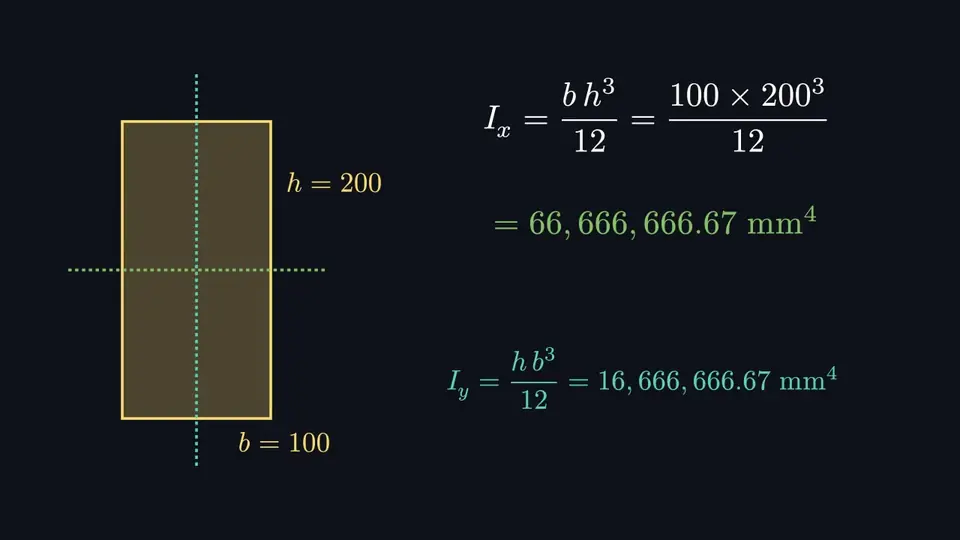

Em relação ao eixo x centroidal, a fórmula é \(I_x = b h^{3}/12\). Em relação ao eixo y centroidal perpendicular, utiliza-se \(I_y = h b^{3}/12\). O momento polar associado ao eixo centroidal perpendicular ao plano corresponde a \(J = I_x + I_y\).

Como posso calcular o I de um círculo?
Para um círculo maciço com diâmetro d, utiliza-se \(I = \pi d^{4}/64\) para qualquer diâmetro e \(J = \pi d^{4}/32\) para o eixo perpendicular central. No caso de um tubo oco, subtrai-se a parte interna da externa: \(I = \pi (D^{4} - d^{4})/64\).

Em que consiste o teorema dos eixos paralelos?
Ele determina que \(I_{paralelo} = I_{centroidal} + A d^{2}\) para momentos de área e \(I_{paralelo} = I_{centroidal} + m d^{2}\) para momentos de massa, onde d aponta a distância que separa os dois eixos paralelos. Esta calculadora realiza esse procedimento de forma automática ao preencher o campo de deslocamento.

Qual é o momento de inércia de uma esfera sólida?
Corresponde a \(I = \tfrac{2}{5} m r^{2}\) para qualquer diâmetro. Uma esfera oca de parede fina com a mesma massa e raio apresenta um valor de \(\tfrac{2}{3} m r^{2}\) — sendo superior por concentrar mais massa perto da superfície externa.

O que é o módulo de seção e como ele deve ser aplicado?
\(S = I_x / c\), onde c indica a distância medida do centroide até a fibra mais distante. A tensão fletora máxima é calculada por \(\sigma = M / S\). Um valor elevado de S demonstra que a viga consegue suportar um momento maior sob a mesma tensão admissível.

Por que a viga I entrega melhor desempenho do que um retângulo sólido com a mesma área?
Porque o cálculo do momento de inércia de área multiplica cada fração de material pelo quadrado de sua distância em relação ao centroide. A viga I posiciona a maior fatia de seu material nas abas, distanciando-o do centroide, de forma que cada kg adiciona muito mais ao valor de I do que esse mesmo kg posicionado perto do centroide em uma barra retangular sólida. É por isso que as vigas de aço estruturais são quase sempre produzidas no formato de I.
