Calculateur de la loi de Snell

Le Calculateur de la Loi de Snell résout toute inconnue dans l'équation \( n_1 \sin\theta_1 = n_2 \sin\theta_2 \) — angle de réfraction, angle d'incidence, l'un ou l'autre des indices de réfraction, ou l'angle critique pour la réflexion totale interne. Choisissez parmi une bibliothèque de matériaux courants (eau, verre crown, diamant, cœur et gaine de fibre optique, saphir, et plus) ou entrez vos propres indices, observez un diagramme interactif de rayons lumineux avec des photons animés, et découvrez la vitesse et la longueur d'onde de la lumière à l'intérieur de chaque milieu.

Comment Utiliser ce Calculateur de la Loi de Snell

1. Choisissez ce que vous souhaitez résoudre : l'angle de réfraction θ₂, l'angle d'incidence θ₁, l'indice de réfraction n₁ ou n₂, ou l'angle critique pour la réflexion totale interne.
2. Sélectionnez les deux milieux. Utilisez les menus déroulants pour choisir parmi des matériaux courants, ou sélectionnez « Personnalisé » et saisissez votre propre indice de réfraction.
3. Remplissez les angles que vous connaissez. Le champ d'angle de la variable que vous cherchez à résoudre est automatiquement grisé.
4. Optionnel — entrez une longueur d'onde dans le vide en nanomètres (589 nm correspond à la raie jaune D du sodium des manuels scolaires) pour voir également la longueur d'onde diminuer à l'intérieur de chaque milieu.
5. Appuyez sur Calculer et lisez le résultat, la démonstration étape par étape, un diagramme de rayons animé, ainsi que des résultats bonus comme l'angle de polarisation de Brewster et la vitesse de la lumière dans chaque milieu.

Ce Qui Rend Ce Calculateur Différent

L'Équation de la Loi de Snell

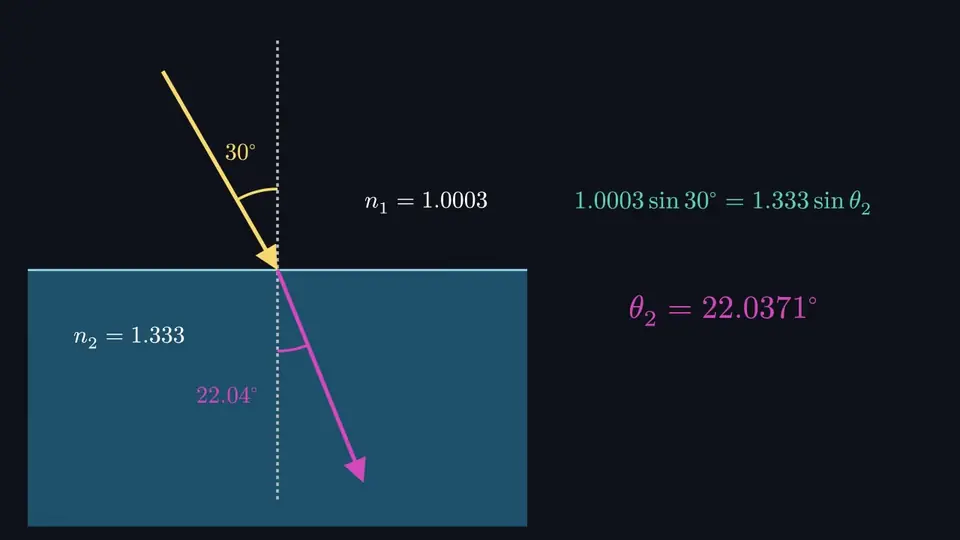

Lorsque la lumière traverse la surface de séparation entre deux milieux transparents, les angles (mesurés à partir de la normale — la perpendiculaire à la surface de séparation) sont liés par :

\[ n_1 \sin\theta_1 \;=\; n_2 \sin\theta_2 \\]

où \(n_1\) et \(n_2\) sont les indices de réfraction du milieu 1 et du milieu 2, et \(\theta_1\) et \(\theta_2\) sont respectivement l'angle d'incidence et l'angle de réfraction. L'indice de réfraction d'un milieu est défini comme le rapport de la vitesse de la lumière dans le vide sur la vitesse de la lumière dans ce milieu, \(n = c / v\), de sorte qu'un indice plus élevé signifie toujours que la lumière voyage plus lentement.

Angle Critique et Réflexion Totale Interne

Lorsque la lumière tente de passer d'un milieu plus dense à un milieu moins dense (n₁ > n₂), le rayon réfracté s'écarte de la normale. À mesure que θ₁ augmente, θ₂ se rapproche de 90° — ce qui signifie que le rayon réfracté raserait la surface de séparation. À cet angle particulier

\[ \theta_c \;=\; \arcsin\!\left(\dfrac{n_2}{n_1}\right) \]

et au-delà de celui-ci, il n'existe plus de rayon réfracté réel — toute la lumière est renvoyée dans le milieu 1. C'est ce qu'est la réflexion totale interne, et c'est le principe optique qui se cache derrière les câbles de fibres optiques, les prismes des jumelles et la façon dont les diamants renvoient tant de lumière.

Angle de Brewster (Résultat Bonus)

L'angle de Brewster est l'angle d'incidence auquel la lumière réfléchie par une surface transparente est complètement polarisée dans la direction perpendiculaire au plan d'incidence :

\[ \theta_B \;=\; \arctan\!\left(\dfrac{n_2}{n_1}\right) \]

Les lunettes de soleil polarisées exploitent ce fait : l'éclat réfléchi par l'eau, les routes et la neige près de l'angle de Brewster est principalement polarisé horizontalement, et un polariseur vertical dans les lunettes de soleil en bloque la majeure partie. Les photographes utilisent un filtre polarisant circulaire pour la même raison — pour atténuer les reflets sur le verre et l'eau.

Indices de Réfraction de Matériaux Courants (à 589 nm)

Exemple Pratique : Une Pièce de Monnaie dans une Piscine

La lumière provenant d'une pièce de monnaie au fond d'une piscine remonte à travers l'eau (n₁ = 1,333) et sort dans l'air (n₂ = 1,0003). Si la lumière quitte la pièce à 40° de la verticale (la normale), l'angle avec lequel elle émerge dans l'air est

\[ \theta_2 \;=\; \arcsin\!\left(\dfrac{1.333}{1.0003} \sin 40°\right) \;\approx\; 59.0° \]

Le rayon s'écarte de la normale (car il passe d'un milieu plus dense à un milieu moins dense), ce qui est exactement la raison pour laquelle la pièce semble moins profonde et décalée par rapport à sa position réelle. Augmentez encore cet angle et, à θ₁ ≈ 48,6°, le calculateur bascule en réflexion totale interne — aucune lumière ne s'échappe de l'eau à cet angle rasant, c'est pourquoi vous ne pouvez pas voir à l'extérieur d'une piscine sur les côtés depuis le dessous de l'eau.

Exemple Pratique : Câble de Fibre Optique

Une fibre optique à saut d'indice typique possède un cœur avec n₁ ≈ 1,475 et une gaine avec n₂ ≈ 1,460. L'angle critique est

\[ \theta_c \;=\; \arcsin\!\left(\dfrac{1.460}{1.475}\right) \;\approx\; 81.8° \]

Tout rayon qui rebondit à l'intérieur du cœur à un angle supérieur à 81,8° par rapport à la normale est totalement réfléchi sur chaque paroi, de sorte que la lumière injectée à l'extrémité de la fibre reste piégée sur toute la longueur et peut parcourir des kilomètres avant de subir une perte significative. C'est l'intégralité du fondement physique de l'internet longue distance moderne.

Pourquoi la Lumière Déve — Une Intuition par Front d'Onde

Imaginez un front d'onde de lumière arrivant sur la surface de séparation avec un certain angle. Le premier bord du front d'onde à pénétrer dans le nouveau milieu ralentit (ou accélère, s'il pénètre dans un milieu à indice plus faible) avant le reste du front d'onde. Ce décalage de vitesse à travers le front d'onde fait pivoter la direction de l'onde, tout comme une fanfare pivote lorsque la ligne passe du bitume à la boue. La loi de Snell correspond exactement à la géométrie de ce pivot.

Vitesse de la Lumière et Longueur d'Onde dans un Milieu

Étant donné que \(n = c/v\), la vitesse de la lumière dans un milieu est \(v = c/n\). Dans l'eau (n = 1,333), la vitesse est d'environ 225 000 km/s, dans le verre crown d'environ 197 500 km/s, et dans le diamant de seulement 124 000 km/s. La fréquence de la lumière est la même des deux côtés de la surface de séparation (elle doit l'être — la frontière ne peut ni créer ni détruire d'oscillations), de sorte que la longueur d'onde à l'intérieur du milieu est :

\[ \lambda_{\text{milieu}} \;=\; \dfrac{\lambda_{\text{vide}}}{n} \]

C'est pourquoi une lumière jaune de sodium de 589 nm a une longueur d'onde de seulement 442 nm environ à l'intérieur de l'eau, même si votre œil perçoit toujours la même couleur jaune.

Foire Aux Questions

Qu'est-ce que la loi de Snell en termes simples ?
Lorsque la lumière passe d'un matériau transparent à un autre avec un certain angle, elle dévie. La loi de Snell en donne la formule exacte : l'indice de réfraction multiplié par le sinus de l'angle (par rapport à la normale) est le même des deux côtés — n₁ sin θ₁ = n₂ sin θ₂.

Qu'est-ce que l'angle critique ?
Lorsque la lumière passe d'un milieu plus dense à un milieu moins dense, il existe un angle d'incidence maximal au-delà duquel aucun rayon réfracté n'existe — toute la lumière est renvoyée par réflexion. Cet angle est l'angle critique, donné par arcsin(n₂/n₁). C'est le mécanisme à la base des fibres optiques.

Qu'est-ce que l'angle de Brewster ?
C'est l'angle d'incidence auquel la lumière réfléchie est entièrement polarisée perpendiculairement au plan d'incidence : θ_B = arctan(n₂/n₁). Les lunettes de soleil polarisées et les polariseurs photo fonctionnent parce que les reflets de l'eau, du verre et des routes à proximité de cet angle sont fortement polarisés.

Pourquoi la lumière dévie-t-elle lorsqu'elle entre dans l'eau ?
La lumière voyage plus lentement dans l'eau que dans l'air. Lorsqu'un front d'onde arrive avec un certain angle, un bord du front ralentit avant le reste, ce qui fait pivoter la direction de l'onde vers la normale. La loi de Snell détermine la quantité exacte de ce pivot.

La longueur d'onde de la lumière change-t-elle dans un milieu ?
Oui. La fréquence reste la même lorsque la lumière traverse une surface de séparation, mais la longueur d'onde raccourcit d'un facteur n : λ_milieu = λ_vide / n. La couleur que vous voyez ne change pas car la couleur est fixée par la fréquence, et non par la longueur d'onde.

L'indice de réfraction peut-il être inférieur à 1 ?
Pour la lumière visible dans les matériaux ordinaires, non — n est toujours ≥ 1, le vide étant exactement égal à 1. Les métamatériaux modifiés et certains régimes (rayons X dans la matière, plasmas) peuvent avoir des indices de phase inférieurs à 1 ou même négatifs, mais ce calculateur couvre le régime visible/optique standard.

Pourquoi les diamants brillent-ils tant ?
Le diamant possède un indice de réfraction très élevé (n ≈ 2,417), ce qui lui confère un petit angle critique d'environ 24,4°. La majeure partie de la lumière qui pénètre dans un diamant bien taillé frappe les facettes arrière au-dessus de cet angle, subit une réflexion totale interne, rebondit à l'intérieur et ressort par le haut — produisant ce « feu » caractéristique.
