Kalkulator Rezystancji Równoległej

Q: Jak obliczyć rezystancję równoległą?

W przypadku rezystorów połączonych równolegle, odwrotność rezystancji całkowitej jest równa sumie odwrotności poszczególnych rezystancji: 1/Rtotal = 1/R1 + 1/R2 + ... + 1/Rn. Dla dwóch rezystorów można również użyć uproszczonego wzoru: Rtotal = (R1 x R2) / (R1 + R2).

Q: Czy całkowita rezystancja równoległa jest zawsze mniejsza od najmniejszego rezystora?

Tak, rezystancja zastępcza rezystorów równoległych jest zawsze mniejsza niż wartość najmniejszego pojedynczego rezystora w kombinacji. Dzieje się tak, ponieważ dodanie kolejnych ścieżek dla przepływu prądu zmniejsza ogólny opór. Na przykład dwa rezystory 100 Om połączone równolegle dają 50 Omów.

Q: Co się dzieje, gdy dwa identyczne rezystory są połączone równolegle?

Gdy dwa identyczne rezystory o wartości R są połączone równolegle, rezystancja zastępcza wynosi dokładnie R/2 (połowa wartości jednego rezystora). Podobnie, trzy równe rezystory dają R/3, cztery dają R/4 i tak dalej. Jest to przydatny skrót do szybkich obliczeń.

Q: Jak rozdziela się prąd w obwodzie równoległym?

W obwodzie równoległym prąd rozdziela się odwrotnie proporcjonalnie do rezystancji każdej gałęzi. Gałąź o najniższej rezystancji przewodzi największy prąd. Prąd całkowity jest równy sumie wszystkich prądów gałęziowych, a napięcie na każdej gałęzi jest takie samo.

Q: Jaka jest różnica między rezystancją szeregową a równoległą?

W połączeniu szeregowym rezystancje sumują się bezpośrednio (Rtotal = R1 + R2 + ...), co zwiększa rezystancję całkowitą. W połączeniu równoległym sumują się odwrotności (1/Rtotal = 1/R1 + 1/R2 + ...), co sprawia, że rezystancja całkowita jest mniejsza niż jakikolwiek pojedynczy rezystor. Obwody szeregowe mają ten sam prąd; obwody równoległe mają to samo napięcie.

Oblicz całkowity opór zastępczy od 2 do 10 rezystorów połączonych równolegle. Narzędzie zawiera interaktywny schemat obwodu, rozbicie wzoru krok po kroku, analizę rozkładu prądu oraz wizualizację podziału mocy.

Kalkulator Rezystancji Równoległej

Szybkie Przykłady

⚡ Podgląd Obwodu na Żywo

Liczba Rezystorów

Jednostka

R10

Embed Kalkulator Rezystancji Równoległej Widget

O Kalkulator Rezystancji Równoległej

Kalkulator rezystancji równoległej oblicza rezystancję zastępczą, gdy dwa lub więcej rezystorów jest połączonych równolegle — co oznacza, że dzielą one te same dwa węzły elektryczne. W konfiguracji równoległej napięcie na każdym rezystorze jest identyczne, ale prąd rozdziela się między gałęzie. To narzędzie obsługuje od 2 do 10 rezystorów, zapewnia zestawienie wzoru odwrotności krok po kroku i wizualizuje sposób rozkładu prądu w każdej gałęzi.

Jak działa rezystancja równoległa

Gdy rezystory są połączone równolegle, każdy z nich tworzy dodatkową ścieżkę dla prądu elektrycznego. Im więcej dostępnych ścieżek, tym łatwiej płynie prąd, więc całkowita (zastępcza) rezystancja maleje. Ogólny wzór to:

\(\dfrac{1}{R_{total}} = \dfrac{1}{R_1} + \dfrac{1}{R_2} + \cdots + \dfrac{1}{R_n}\)

Dla dwóch rezystorów wygodnym skrótem jest:

\(R_{total} = \dfrac{R_1 \times R_2}{R_1 + R_2}\)

Jak korzystać z tego kalkulatora

Wybierz liczbę rezystorów — wybierz od 2 do 10. Formularz dynamicznie dodaje pola wejściowe.
Wprowadź wartości rezystancji — wpisz wartość każdego rezystora. Wybierz jednostkę (Ω, kΩ lub MΩ) z listy rozwijanej. Obsługiwane są międzynarodowe formaty liczb (np. 1.000 lub 1,000 dla tysiąca).
Kliknij "Oblicz Rezystancję Zastępczą" — narzędzie zastosuje wzór na odwrotność i wyświetli wyniki.
Przejrzyj wyniki — zobacz rezystancję zastępczą, obliczenia krok po kroku oraz wykres słupkowy rozkładu prądu pokazujący, jaki procent całkowitego prądu przepływa przez każdą gałąź.

Kluczowe właściwości obwodów równoległych

Napięcie jest wspólne

Każdy rezystor w obwodzie równoległym ma to samo napięcie na swoich zaciskach, niezależnie od wartości jego rezystancji.

Prąd się rozdziela

Całkowity prąd jest sumą prądów gałęziowych. Gałęzie o niższej rezystancji przewodzą więcej prądu (prawo Ohma: I = U/R).

R_total < R_smallest

Rezystancja zastępcza rezystorów równoległych jest zawsze mniejsza niż najmniejszy pojedynczy rezystor w sieci.

Skrót dla jednakowych rezystorów

Dla N identycznych rezystorów o wartości R połączonych równolegle, całkowita rezystancja to po prostu R/N. Dwa rezystory 100Ω dają 50Ω.

Typowe zastosowania

Uzyskiwanie niestandardowych wartości: Łączenie standardowych rezystorów w celu uzyskania rezystancji niedostępnej w gotowych produktach.
Podział prądu: Rozdzielanie prądu na wiele komponentów w celu zmniejszenia obciążenia termicznego pojedynczego rezystora.
Zwiększenie dopuszczalnej mocy: Rezystory równoległe dzielą całkowitą moc strat, co pozwala kombinacji obsłużyć większą moc niż pojedynczy rezystor.
Dopasowanie impedancji: Obwody audio i RF często wykorzystują połączenia równoległe do dopasowania impedancji.
Projektowanie dzielników napięcia: Połączenia równoległe często pojawiają się w ramionach dzielników napięcia.

Przykłady

Konfiguracja	Rezystancja Zastępcza	Wyjaśnienie
2 × 100Ω	50 Ω	Skrót dla jednakowych wartości: 100/2 = 50

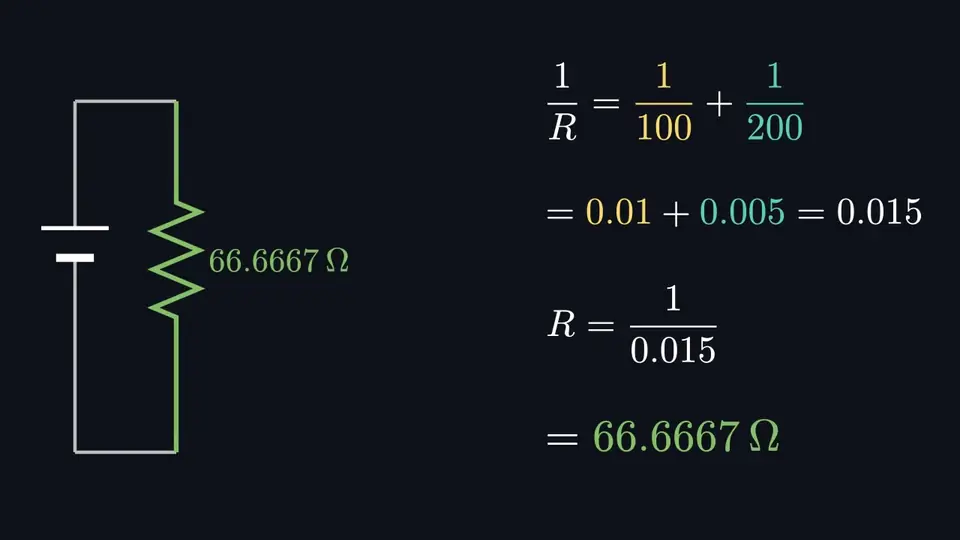

100Ω ∥ 200Ω	66,67 Ω	(100×200)/(100+200) = 66,67
3 × 1kΩ	333,33 Ω	Skrót dla jednakowych wartości: 1000/3 ≈ 333,33
10kΩ ∥ 47kΩ	8,25 kΩ	Powszechna kombinacja precyzyjna
1kΩ ∥ 2kΩ ∥ 3kΩ	545,45 Ω	Trzy różne wartości

Rezystancja Równoległa vs. Szeregowa

Właściwość	Szeregowa	Równoległa
Wzór	R1 + R2 + ...	1/(1/R1 + 1/R2 + ...)
R całkowita	Wzrasta	Maleje
Prąd	Taki sam przez wszystkie	Rozdziela się na gałęzie
Napięcie	Rozdziela się na rezystory	Takie samo na wszystkich

Często Zadawane Pytania

Jak obliczyć rezystancję równoległą?

W przypadku rezystorów połączonych równolegle, odwrotność rezystancji całkowitej jest równa sumie odwrotności poszczególnych rezystancji: 1/R_total = 1/R1 + 1/R2 + ... + 1/Rn. Dla dwóch rezystorów można również użyć uproszczonego wzoru: R_total = (R1 × R2) / (R1 + R2).

Czy całkowita rezystancja równoległa jest zawsze mniejsza od najmniejszego rezystora?

Tak, rezystancja zastępcza rezystorów równoległych jest zawsze mniejsza niż wartość najmniejszego pojedynczego rezystora w kombinacji. Dzieje się tak, ponieważ dodanie kolejnych ścieżek dla przepływu prądu zmniejsza ogólny opór. Na przykład dwa rezystory 100Ω połączone równolegle dają 50Ω.

Co się dzieje, gdy dwa identyczne rezystory są połączone równolegle?

Gdy dwa identyczne rezystory o wartości R są połączone równolegle, rezystancja zastępcza wynosi dokładnie R/2 (połowa wartości jednego rezystora). Podobnie, trzy równe rezystory dają R/3, cztery dają R/4 i tak dalej. Jest to przydatny skrót do szybkich obliczeń.

Jak rozdziela się prąd w obwodzie równoległym?

W obwodzie równoległym prąd rozdziela się odwrotnie proporcjonalnie do rezystancji każdej gałęzi. Gałąź o najniższej rezystancji przewodzi największy prąd. Prąd całkowity jest równy sumie wszystkich prądów gałęziowych, a napięcie na każdej gałęzi jest takie samo.

Jaka jest różnica między rezystancją szeregową a równoległą?

W połączeniu szeregowym rezystancje sumują się bezpośrednio (R_total = R1 + R2 + ...), co zwiększa rezystancję całkowitą. W połączeniu równoległym sumują się odwrotności (1/R_total = 1/R1 + 1/R2 + ...), co sprawia, że rezystancja całkowita jest mniejsza niż jakikolwiek pojedynczy rezystor. Obwody szeregowe mają ten sam prąd; obwody równoległe mają to samo napięcie.
