Calculadora de Queda de Tensão

A Calculadora de Queda de Tensão é uma ferramenta essencial para eletricistas, engenheiros e entusiastas do "faça você mesmo" para garantir instalações elétricas seguras e eficientes. A queda de tensão ocorre quando a corrente elétrica flui através de um fio, causando uma redução na tensão na carga. Uma queda de tensão excessiva pode levar ao mau desempenho do equipamento, superaquecimento, aumento dos custos de energia e riscos potenciais à segurança.

Por que a queda de tensão é importante

Todo condutor elétrico tem alguma resistência e, quando a corrente flui através dele, a tensão é perdida devido a essa resistência. Esse fenômeno, descrito pela Lei de Ohm (V = I × R), significa que a tensão disponível na sua carga elétrica (luzes, motores, aparelhos) é menor do que a tensão no seu painel elétrico.

• Desempenho do Equipamento: Motores, bombas e eletrônicos são projetados para operar em tensões específicas. Quando a tensão cai abaixo dos valores nominais, os motores aquecem mais, trabalham mais e podem falhar prematuramente.
• Eficiência Energética: A queda de tensão representa energia desperdiçada convertida em calor nos fios. Ao longo da vida útil de uma instalação, isso pode somar custos de energia significativos.
• Segurança: O consumo excessivo de corrente devido à queda de tensão pode fazer com que os fios superaqueçam, podendo levar a riscos de incêndio.
• Conformidade com Normas: O National Electrical Code (NEC) recomenda manter a queda de tensão abaixo de 3% para circuitos derivados e 5% no total para a combinação de circuitos alimentadores e derivados.

Entendendo os Cálculos

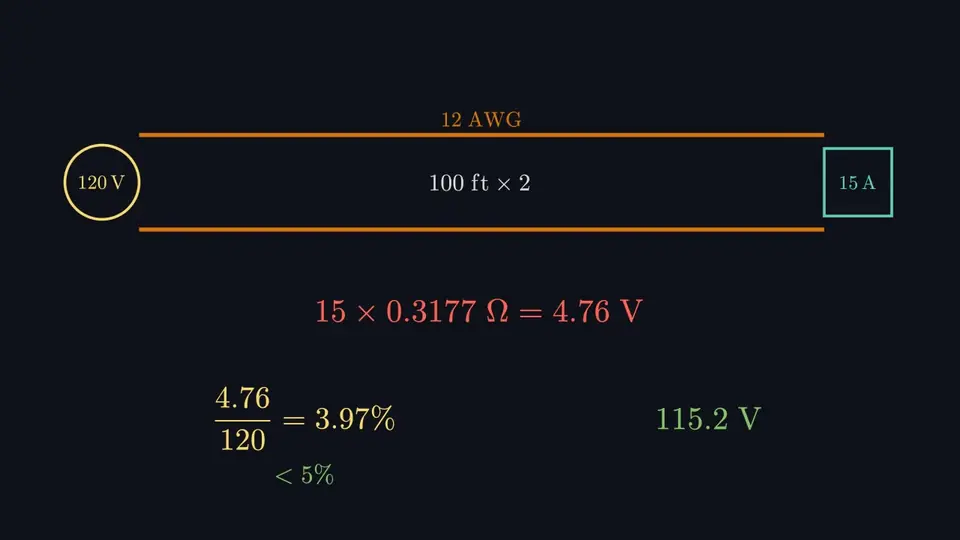

Fórmula de Queda de Tensão Monofásica

Para circuitos CA e CC monofásicos, a queda de tensão é calculada como:

Queda de Tensão = 2 × I × R × L × PF

O fator 2 contabiliza o caminho completo do circuito (condutor fase indo para a carga e condutor neutro retornando).

Fórmula de Queda de Tensão Trifásica

Para circuitos CA trifásicos, o cálculo utiliza:

Queda de Tensão = √3 × I × R × L × PF

O fator √3 (aproximadamente 1,732) é usado devido à relação de fase de 120 graus entre as três fases.

Onde:

• I = Corrente em Ampères
• R = Resistência do fio por unidade de comprimento (Ohm/km ou Ohm/pés)
• L = Comprimento de ida do lance de fio
• PF = Fator de Potência (1,0 para cargas resistivas, menor para cargas indutivas)

Cobre vs. Fio de Alumínio

Os dois materiais condutores mais comuns têm propriedades elétricas diferentes:

• Cobre (Cu): Possui menor resistência, permitindo tamanhos de fio menores. Mais caro, mas oferece melhor condutividade e é mais fácil de trabalhar. Padrão para a maioria das instalações residenciais e comerciais.
• Alumínio (Al): Possui resistência aproximadamente 61% maior que o cobre, exigindo tamanhos de fio maiores para um desempenho equivalente. Mais leve e menos caro, tornando-o popular para linhas de utilidade e grandes alimentadores. Requer conectores e técnicas de instalação especiais.

Tamanhos de Fio AWG Explicados

O American Wire Gauge (AWG) é o sistema padrão para dimensionamento de fios elétricos na América do Norte. O número do calibre relaciona-se inversamente ao diâmetro do fio — números menores indicam fios maiores com mais capacidade de condução de corrente e menor resistência.

• 4/0 (0000) AWG: Maior tamanho comum, usado para entradas de serviço principais e grandes alimentadores
• 1/0 a 4 AWG: Usado para subpainéis, grandes eletrodomésticos e equipamentos de HVAC
• 6 a 10 AWG: Comum para secadoras, fogões, aquecedores de água e subcircuitos
• 12 AWG: Padrão para circuitos residenciais de 20 ampères (tomadas, uso geral)
• 14 AWG: Usado para circuitos de 15 ampères (iluminação, tomadas de quarto)
• 16-20 AWG: Usado para aplicações de baixa potência, cabos e eletrônicos

Recomendações de Queda de Tensão do NEC

Embora o National Electrical Code não exija limites específicos de queda de tensão, ele fornece recomendações em notas informativas:

• Máximo de 3%: Recomendado para circuitos derivados (a fiação do painel até tomadas e dispositivos)
• Máximo de 5%: Recomendado para o total combinado de queda de tensão do alimentador e do circuito derivado

Para um circuito de 120V:

• 3% = queda máxima de 3,6V (a carga recebe pelo menos 116,4V)
• 5% = queda máxima de 6V (a carga recebe pelo menos 114V)

Para um circuito de 240V:

• 3% = queda máxima de 7,2V (a carga recebe pelo menos 232,8V)
• 5% = queda máxima de 12V (a carga recebe pelo menos 228V)

Aplicações Comuns

Instalações Residenciais

Calcule a queda de tensão para lances longos em edifícios anexos, garagens independentes, bombas de poço ou carregadores de veículos elétricos. Para carregadores de VE que consomem mais de 40 ampères em mais de 100 pés, o dimensionamento correto do fio é crucial.

Edifícios Comerciais

Garanta tensão adequada no final de longos lances de alimentadores, especialmente para equipamentos eletrônicos sensíveis, centros de dados e processos de fabricação.

Instalações Solares

A fiação do sistema fotovoltaico entre os painéis solares e os inversores deve minimizar a queda de tensão para maximizar a colheita de energia e a eficiência.

Aplicações Industriais

A corrente de partida do motor pode ser de 6 a 8 vezes a corrente de operação. Os cálculos de queda de tensão devem considerar essas correntes de partida para evitar problemas na inicialização do motor.

Dicas para Reduzir a Queda de Tensão

• Use um fio maior: Subir um ou dois tamanhos AWG reduz significativamente a resistência e a queda de tensão.
• Encurte o lance: Relocalize o painel para mais perto da carga ou encontre um roteamento mais direto.
• Aumente a tensão: Sistemas de tensão mais alta (240V vs 120V) têm queda percentual proporcionalmente menor.
• Escolha cobre: Se o alumínio estiver causando queda excessiva, considere mudar para o cobre.
• Divida a carga: Execute circuitos separados em vez de um único circuito longo e fortemente carregado.

Perguntas Frequentes

Qual é a queda de tensão aceitável para instalações elétricas?

De acordo com as recomendações do NEC, a queda de tensão não deve exceder 3% para circuitos derivados e 5% para o total combinado. Por exemplo, em um circuito de 120V, 3% equivale a uma queda de 3,6V. A queda excessiva desperdiça energia e pode danificar motores e eletrônicos.

Como calculo a queda de tensão em um fio?

Para circuitos monofásicos: Queda de Tensão = 2 × Corrente × Resistência × Comprimento × Fator de Potência. Para trifásicos: Queda de Tensão = √3 × Corrente × Resistência × Comprimento × Fator de Potência. O fator 2 é para ida e volta no monofásico.

Qual é a diferença entre fio de cobre e de alumínio para queda de tensão?

O alumínio tem cerca de 61% mais resistência que o cobre. Para o mesmo desempenho, o alumínio precisa ser 1-2 tamanhos AWG maior. No entanto, é mais barato e leve para grandes extensões.

Por que o comprimento do fio afeta a queda de tensão?

A queda de tensão é proporcional ao comprimento. Fios mais longos têm mais resistência, perdendo mais tensão como calor. É por isso que lances longos exigem fios mais grossos.

O que é fator de potência e como afeta a queda de tensão?

O fator de potência mede a eficiência do uso da energia (0 a 1). Cargas indutivas como motores (0,8-0,95) puxam mais corrente para a mesma potência, aumentando a queda de tensão.

Como escolho o tamanho do fio para minimizar a queda?

Calcule com o tamanho pretendido. Se passar de 3%, use um fio maior (número AWG menor). Considere a corrente, distância e material. Fios maiores iniciais economizam energia a longo prazo.
