Calculadora da Lei de Ohm

Bem-vindo à Calculadora da Lei de Ohm, uma ferramenta abrangente para cálculos elétricos. Seja você um entusiasta de eletrônica, estudante ou engenheiro profissional, esta calculadora ajuda você a determinar rapidamente a tensão, corrente, resistência ou potência inserindo apenas dois valores conhecidos.

Entendendo a Lei de Ohm

A Lei de Ohm é um dos princípios mais fundamentais da engenharia elétrica, descoberta pelo físico alemão Georg Simon Ohm em 1827. Ela descreve a relação entre tensão, corrente e resistência em um circuito elétrico.

Onde:

• V (Tensão) - A diferença de potencial elétrico, medida em Volts (V)
• I (Corrente) - O fluxo de carga elétrica, medido em Amperes (A)
• R (Resistência) - A oposição ao fluxo de corrente, medida em Ohms (Ω)

A Equação da Potência

A potência elétrica representa a taxa na qual a energia elétrica é transferida em um circuito. A potência está relacionada à tensão, corrente e resistência através destas fórmulas:

Onde P (Potência) é medida em Watts (W).

Todas as Fórmulas num Relance

Como Usar Esta Calculadora

1. Insira dois valores conhecidos: Preencha quaisquer dois dos quatro campos (Tensão, Corrente, Resistência, Potência). Deixe os valores desconhecidos em branco.
2. Clique em Calcular: Pressione o botão calcular para computar os valores restantes.
3. Veja os resultados: A calculadora exibe todos os quatro valores com os calculados destacados em verde, junto com as fórmulas usadas e as soluções passo a passo.

Exemplos Práticos

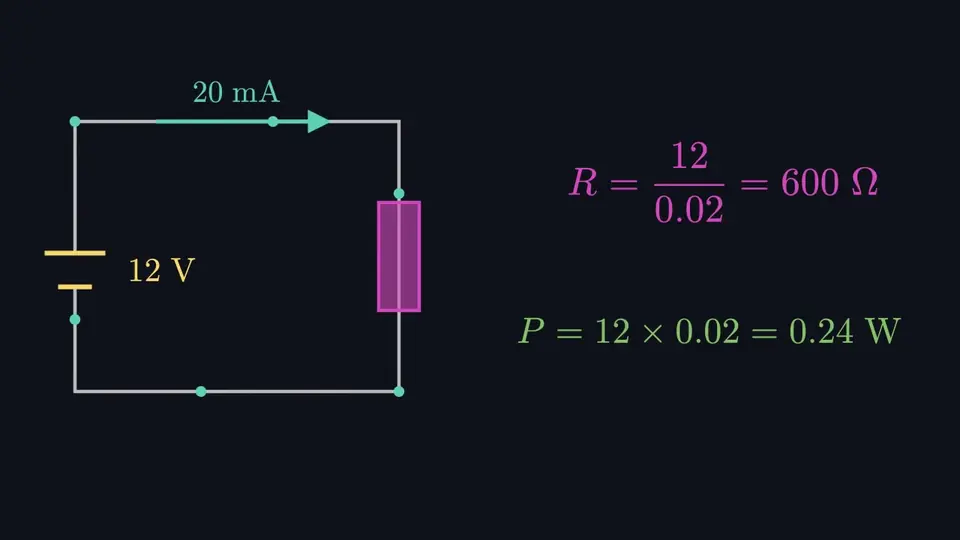

Exemplo 1: Circuito de LED

Você tem uma fonte de alimentação de 12V e quer alimentar um LED vermelho, com tensão direta de cerca de 2V, a 20mA (0,02A). Qual resistência em série você precisa?

• Dados: V = 12V, I = 0,02A, Vf ≈ 2V (LED vermelho)
• R = V ÷ I = 12 ÷ 0,02 = 600Ω
• P = V × I = 12 × 0,02 = 0,24W

Exemplo 2: Eletrodoméstico

Uma lâmpada de 100W opera a 120V. Quanta corrente ela consome?

• Dados: P = 100W, V = 120V
• I = P ÷ V = 100 ÷ 120 = 0,833A
• R = V² ÷ P = 120² ÷ 100 = 144Ω

Prefixos Métricos

Os valores elétricos costumam abranger muitas ordens de magnitude. Aqui estão os prefixos métricos comuns:

Perguntas Frequentes

O que é a Lei de Ohm?

A Lei de Ohm é um princípio fundamental na engenharia elétrica que descreve a relação entre tensão (V), corrente (I) e resistência (R). Ela afirma que a corrente através de um condutor é diretamente proporcional à tensão sobre ele e inversamente proporcional à resistência. A fórmula é V = I × R, onde V é a tensão em volts, I é a corrente em amperes e R é a resistência em ohms.

Como calculo a potência usando a Lei de Ohm?

A potência (P) em watts pode ser calculada usando várias fórmulas derivadas da Lei de Ohm: P = V × I (tensão vezes corrente), P = I² × R (corrente ao quadrado vezes resistência) ou P = V² ÷ R (tensão ao quadrado dividida pela resistência). Esta calculadora determina automaticamente qual fórmula usar com base nos valores que você fornece.

Quais são as unidades usadas nos cálculos da Lei de Ohm?

As unidades padrão na Lei de Ohm são: Tensão (V) medida em Volts (V), Corrente (I) medida em Amperes (A), Resistência (R) medida em Ohms (Ω) e Potência (P) medida em Watts (W). Esta calculadora suporta vários prefixos métricos como milli (m), kilo (k) e mega (M) para conveniência.

Quantos valores preciso inserir para usar esta calculadora?

Você precisa inserir pelo menos dois valores conhecidos para calcular os demais desconhecidos. Por exemplo, se você conhece a tensão e a corrente, a calculadora determinará a resistência e a potência. Qualquer combinação de dois valores entre tensão, corrente, resistência e potência funcionará.

Quanta corrente um dispositivo de 24 watts consome em uma fonte de 12 volts?

Em um cálculo simples de corrente contínua, a corrente é a potência dividida pela tensão: 24 W ÷ 12 V = 2 A. Isso pressupõe que o dispositivo realmente consuma 24 watts nessa tensão de operação. Se for um aparelho de corrente alternada, uma carga eletrônica ou um motor, a corrente poderá variar conforme as condições de operação, o fator de potência ou a corrente de partida; portanto, o resultado simples talvez não descreva todos os momentos de uso.

Como estimo a potência nominal de um resistor que reduz 5 volts a 20 mA?

Use potência = tensão × corrente, portanto 5 V × 0,02 A = 0,1 W dissipado. Escolha um resistor com potência nominal consideravelmente acima dessa estimativa, seguindo a ficha técnica e levando em conta o calor e as condições do invólucro. A calculadora pode obter a potência a partir da tensão e da corrente conhecidas, mas os limites seguros do componente dependem da especificação e da forma como ele é instalado.

Posso usar a Lei de Ohm com um capacitor ou indutor em um circuito de corrente alternada?

As relações básicas entre tensão, corrente e resistência se aplicam diretamente a um circuito puramente resistivo. Capacitores e indutores têm reatância que depende da frequência; por isso, cálculos de corrente alternada exigem impedância, que combina resistência e reatância. Por exemplo, a corrente por um capacitor depende tanto da frequência quanto da capacitância. Para circuitos reativos, use um cálculo de impedância em vez de tratar a oposição do componente como uma resistência fixa comum.

Aplicações da Lei de Ohm

• Design de Circuito: Engenheiros usam a Lei de Ohm para projetar circuitos com valores de componentes adequados
• Solução de Problemas: Técnicos diagnosticam problemas elétricos medindo e calculando valores esperados
• Gerenciamento de Energia: Determinar o consumo de energia e a dissipação de calor em dispositivos eletrônicos
• Segurança: Calcular bitolas de fios e classificações de fusíveis apropriadas para evitar superaquecimento
• Vida útil da Bateria: Estimar por quanto tempo uma bateria alimentará um dispositivo

Contexto Histórico

Georg Simon Ohm (1789-1854) foi um físico alemão que descobriu a relação entre tensão, corrente e resistência em 1827. Seu trabalho foi recebido inicialmente com ceticismo, mas acabou se tornando um dos pilares da engenharia elétrica. A unidade de resistência, o Ohm (Ω), foi nomeada em sua homenagem.
