Calculateur d'impédance

Calculez l'impédance totale des circuits RLC en série et en parallèle à n'importe quelle fréquence. Obtenez l'amplitude, l'angle de phase, le diagramme de Fresnel, la fréquence de résonance, le facteur Q et une décomposition étape par étape.

Embed Calculateur d'impédance Widget

Calculateur d'impédance

Le calculateur d'impédance calcule l'impédance totale des circuits RLC série et parallèle à n'importe quelle fréquence donnée. Saisissez vos valeurs de résistance, d'inductance et de capacité ainsi que la fréquence de fonctionnement pour obtenir l'amplitude de l'impédance, l'angle de phase, un diagramme de Fresnel animé, la fréquence de résonance, le facteur de qualité et une décomposition complète du calcul étape par étape.

Qu'est-ce que l'impédance ?

L'impédance (Z) est l'opposition totale qu'un circuit présente au courant alternatif (AC). Contrairement à la résistance, qui ne s'oppose qu'au courant continu (DC), l'impédance prend en compte les effets dépendants de la fréquence des bobines et des condensateurs. C'est une quantité complexe avec une partie réelle (résistance) et une partie imaginaire (réactance), mesurée en ohms (Ω).

$$Z = R + jX$$

où $R$ est la résistance, $X = X_L - X_C$ est la réactance nette, $X_L = 2\pi f L$ est la réactance inductive, et $X_C = \frac{1}{2\pi f C}$ est la réactance capacitive.

Circuits RLC Série vs Parallèle

RLC Série : Les composants sont connectés bout à bout dans un chemin unique. L'impédance est simplement la somme des impédances individuelles :

$$Z_{série} = R + j\left(\omega L - \frac{1}{\omega C}\right)$$

RLC Parallèle : Les composants partagent la même tension à leurs bornes. L'admittance totale (Y = 1/Z) est la somme des admittances individuelles :

$$\frac{1}{Z_{parallèle}} = \frac{1}{R} + j\left(\omega C - \frac{1}{\omega L}\right)$$

Fréquence de Résonance

Lorsqu'une bobine et un condensateur sont présents, le circuit possède une fréquence de résonance où les réactances inductive et capacitive s'annulent :

$$f_0 = \frac{1}{2\pi\sqrt{LC}}$$

À la résonance dans un circuit série, l'impédance atteint son minimum ($Z = R$). Dans un circuit parallèle, l'impédance atteint son maximum. La résonance est largement utilisée dans les filtres, les oscillateurs et les circuits d'accord.

Facteur de Qualité et Bande Passante

Le facteur de qualité (Q) mesure la finesse de la résonance d'un circuit. Un Q plus élevé signifie une bande passante plus étroite et une réponse en fréquence plus sélective :

$$Q_{série} = \frac{\omega_0 L}{R} = \frac{1}{\omega_0 C R} \qquad Q_{parallèle} = \frac{R}{\omega_0 L} = \omega_0 C R$$

La bande passante est définie par $BW = \frac{f_0}{Q}$, représentant la plage de fréquences sur laquelle le circuit fonctionne efficacement.

Comment utiliser ce calculateur

Sélectionnez le type de circuit — Choisissez Série ou Parallèle à l'aide du commutateur visuel en haut du formulaire.
Saisissez les valeurs des composants — Entrez la résistance (R), l'inductance (L) et la capacité (C) avec les unités appropriées. Laissez un champ vide si ce composant n'est pas présent dans votre circuit (par exemple, laissez C vide pour un circuit RL).
Réglez la fréquence — Saisissez la fréquence de fonctionnement de votre signal AC. Sélectionnez l'unité (Hz, kHz, MHz ou GHz).
Calculer — Cliquez sur le bouton "Calculer l'impédance".
Analyser les résultats — Examinez l'amplitude de l'impédance et sa forme complexe, l'indicateur d'angle de phase, le diagramme de Fresnel, l'analyse de contribution des composants, les données de résonance et les formules étape par étape.

Applications Pratiques

Conception de filtres — Les circuits RC et RLC constituent la base des filtres passe-bas, passe-haut, passe-bande et réjecteur de bande.
Filtres de haut-parleurs (crossover) — Les systèmes audio utilisent des circuits RLC pour diriger les plages de fréquences vers les haut-parleurs appropriés.
Circuits d'accord RF — Les circuits bouchons LC sélectionnent des fréquences radio spécifiques dans les récepteurs et émetteurs.
Correction du facteur de puissance — Des condensateurs sont ajoutés aux charges inductives pour améliorer le facteur de puissance.
Analyse des moteurs — La compréhension de l'impédance RL aide à prédire le comportement des moteurs à la fréquence du secteur.

FAQ

Qu'est-ce que l'impédance dans un circuit AC ?

L'impédance (Z) est l'opposition totale qu'un circuit présente au courant alternatif. Elle combine la résistance (R), qui s'oppose au flux de courant, et la réactance (X), qui provient des bobines et des condensateurs. Contrairement à la résistance pure, l'impédance est une quantité complexe possédant à la fois une amplitude et un angle de phase, exprimée par Z = R + jX en ohms.

Quelle est la différence entre l'impédance et la résistance ?

La résistance s'oppose au courant de la même manière à toutes les fréquences et dissipe l'énergie sous forme de chaleur. L'impédance inclut la résistance plus la réactance des bobines et des condensateurs, laquelle varie avec la fréquence. La résistance est un nombre réel mesuré en ohms, tandis que l'impédance est un nombre complexe avec une amplitude et un angle de phase.

Comment calcule-t-on l'impédance d'un circuit RLC série ?

Pour un circuit RLC série, l'impédance Z = R + j(X_L − X_C), où X_L = 2πfL est la réactance inductive et X_C = 1/(2πfC) est la réactance capacitive. L'amplitude est |Z| = √(R² + (X_L − X_C)²) et l'angle de phase est θ = arctan((X_L − X_C)/R).

Que se passe-t-il à la fréquence de résonance d'un circuit RLC ?

À la résonance, la réactance inductive est égale à la réactance capacitive (X_L = X_C), elles s'annulent donc. Dans un circuit RLC série, l'impédance chute à sa valeur minimale (Z = R). Dans un circuit RLC parallèle, l'impédance atteint son maximum. La fréquence de résonance est f₀ = 1/(2π√(LC)).

Qu'est-ce que le facteur de qualité (Q) d'un circuit ?

Le facteur de qualité Q mesure la finesse de la résonance d'un circuit. Un Q élevé signifie une bande passante plus étroite et une réponse en fréquence plus sélective. Pour le RLC série, Q = (2πf₀L)/R. Pour le RLC parallèle, Q = R/(2πf₀L). Q est également égal au rapport entre la fréquence de résonance et la bande passante : Q = f₀/BW.

Qu'est-ce qu'un diagramme de Fresnel ?

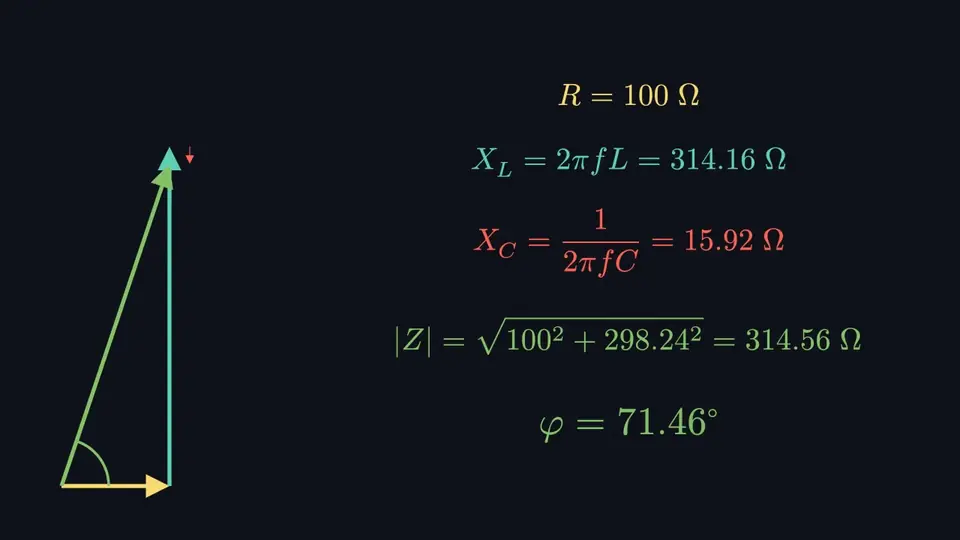

Un diagramme de Fresnel est une représentation graphique de l'impédance sous forme de vecteur dans le plan complexe. L'axe horizontal représente la résistance (partie réelle) et l'axe vertical représente la réactance (partie imaginaire). La longueur du vecteur est l'amplitude de l'impédance, et l'angle par rapport à l'horizontale est l'angle de phase entre la tension et le courant.
