Calculateur de condensateur
Le Calculateur de Condensateur est un outil complet conçu pour les ingénieurs électriciens, les passionnés d'électronique et les étudiants qui ont besoin de déterminer rapidement les propriétés électriques des condensateurs. Que vous conceviez un filtre d'alimentation, sélectionniez un condensateur de couplage pour un circuit audio ou décodiez les marquages d'un condensateur à disque céramique, ce calculateur fournit des résultats instantanés et précis avec des explications étape par étape.
Qu'est-ce qu'un condensateur ?
Un condensateur est un composant électronique passif qui stocke de l'énergie électrique dans un champ électrique entre deux plaques conductrices séparées par un matériau isolant appelé diélectrique. Lorsqu'une tension est appliquée aux bornes des plaques, les charges positives s'accumulent sur une plaque et les charges négatives sur l'autre, créant un champ électrique qui stocke l'énergie. La capacité, mesurée en farads (F), représente l'aptitude d'un condensateur à stocker une charge par unité de tension.
Formules clés des condensateurs
| Propriété | Formule | Description |
|---|---|---|
| Charge stockée | \( Q = C \times V \) | Charge en coulombs |
| Énergie stockée | \( E = \frac{1}{2}CV^2 \) | Énergie en joules |
| Réactance capacitive | \( X_C = \frac{1}{2\pi fC} \) | Impédance AC en ohms |
| Constante de temps RC | \( \tau = R \times C \) | Temps pour atteindre 63,2 % de charge |
Types de condensateurs
Les condensateurs se présentent sous de nombreuses formes, chacune optimisée pour des applications spécifiques :
- Condensateurs céramiques — Petits, peu coûteux et idéaux pour le découplage haute fréquence. Les valeurs courantes vont de 1 pF à 100 µF. Souvent marqués de codes à 3 chiffres (ex : 104 = 100 nF).
- Condensateurs électrolytiques — Condensateurs polarisés offrant une capacité élevée (1 µF à 10 000 µF) pour le filtrage d'alimentation et le stockage d'énergie. Disponibles en variétés aluminium et tantale.
- Condensateurs à film — Reconnus pour leur stabilité et leurs faibles pertes, utilisés dans les circuits audio, les applications de démarrage de moteur et l'électronique de puissance. Les valeurs vont généralement de 1 nF à 100 µF.
- Condensateurs au tantale — Composants compacts à haute capacité utilisés dans l'électronique portable. Offrent une excellente stabilité mais nécessitent un déclassement de tension soigneux.
- Supercondensateurs — Dispositifs à capacité ultra-élevée (0,1 F à 3000 F) comblant l'écart entre les condensateurs et les batteries, utilisés pour la récupération d'énergie et l'alimentation de secours.
Comment lire les codes des condensateurs
Les condensateurs céramiques utilisent souvent un système de code à 3 chiffres où les deux premiers chiffres représentent les chiffres significatifs et le troisième le multiplicateur (nombre de zéros à ajouter), donnant la valeur en picofarads (pF) :
| Code | Calcul | Valeur |
|---|---|---|
| 104 | 10 × 10⁴ pF | 100 000 pF = 100 nF = 0,1 µF |
| 473 | 47 × 10³ pF | 47 000 pF = 47 nF = 0,047 µF |
| 222 | 22 × 10² pF | 2 200 pF = 2,2 nF |
| 101 | 10 × 10¹ pF | 100 pF = 0,1 nF |
Un suffixe alphabétique peut indiquer la tolérance : J (±5 %), K (±10 %), M (±20 %). Par exemple, "104K" signifie 100 nF avec une tolérance de ±10 %.
Comment utiliser ce calculateur
- Sélectionner un mode — Choisissez "Calculateur" pour les calculs de propriétés ou "Décodeur de code" pour décoder les marquages des condensateurs céramiques.
- Entrer la capacité et la tension — En mode Calculateur, saisissez votre valeur de capacité avec l'unité appropriée (pF, nF, µF, mF ou F) et la tension appliquée en volts.
- Ajouter des paramètres optionnels — Entrez une fréquence pour calculer la réactance capacitive, ou une valeur de résistance pour calculer la constante de temps RC.
- Cliquer sur Calculer — Appuyez sur le bouton Calculer pour voir les résultats détaillés, incluant la charge stockée, l'énergie, la réactance et la constante de temps.
- Consulter les résultats étape par étape — Examinez le détail du calcul pour comprendre comment chaque valeur a été dérivée.
Comprendre la réactance capacitive
La réactance capacitive (\(X_C\)) est l'opposition qu'un condensateur présente au courant alternatif (AC). Contrairement à la résistance, la réactance varie avec la fréquence — à des fréquences plus élevées, un condensateur présente moins d'opposition au passage du courant. Cette propriété rend les condensateurs essentiels pour les circuits dépendant de la fréquence comme les filtres, les étages de couplage et les circuits d'accord. En courant continu (DC / 0 Hz), un condensateur a une réactance infinie, bloquant efficacement le courant continu tout en laissant passer les signaux AC.
Constante de temps RC
Lorsqu'un condensateur se charge ou se décharge à travers une résistance, la vitesse de changement de tension suit une courbe exponentielle définie par la constante de temps \(\tau = RC\). Après une constante de temps, le condensateur atteint environ 63,2 % de sa tension finale. Règle empirique pratique : un condensateur est considéré comme totalement chargé après \(5\tau\) (99,3 %). Ce principe est fondamental dans les circuits de temporisation, les filtres, l'anti-rebond et la conception d'alimentations.
Valeurs courantes et applications des condensateurs
| Valeur | Code | Application typique |
|---|---|---|
| 22 pF | 220 | Condensateur de charge d'oscillateur à quartz |
| 100 nF (0,1 µF) | 104 | Découplage de CI / Condensateur de bypass |
| 1 µF | 105 | Couplage audio, petit filtrage |
| 10 µF | — | Filtrage de sortie de régulateur de tension |
| 100 µF | — | Filtrage de masse d'alimentation |
| 470 µF | — | Démarrage de moteur, filtrage lourd |
Foire aux questions
Qu'est-ce que la capacité et comment est-elle mesurée ?
La capacité est la faculté d'un composant à stocker une charge électrique. Elle est mesurée en farads (F), où un farad est égal à un coulomb de charge stockée par volt appliqué. En pratique, la plupart des condensateurs ont des valeurs en picofarads (pF), nanofarads (nF) ou microfarads (µF), car un farad est une capacité extrêmement élevée.
Comment lire un code de condensateur à 3 chiffres ?
Les deux premiers chiffres sont les chiffres significatifs et le troisième est le multiplicateur (la puissance de 10 par laquelle multiplier), donnant la capacité en picofarads. Par exemple, le code 104 signifie 10 × 10⁴ = 100 000 pF = 100 nF = 0,1 µF.
Qu'est-ce que la réactance capacitive et pourquoi est-ce important ?
La réactance capacitive est l'opposition dépendant de la fréquence qu'un condensateur présente au courant alternatif, calculée comme Xc = 1/(2πfC). Elle est importante car elle détermine le comportement d'un condensateur dans les circuits AC — une réactance plus faible à des fréquences plus élevées signifie que le condensateur laisse passer les signaux haute fréquence plus facilement, ce qui est la base de la conception des filtres.
Qu'est-ce que la constante de temps RC ?
La constante de temps RC (τ = R × C) est le temps nécessaire pour qu'un condensateur se charge à environ 63,2 % de la tension appliquée à travers une résistance, ou se décharge à 36,8 % de sa tension initiale. Après cinq constantes de temps (5τ), le condensateur est considéré comme totalement chargé ou déchargé à 99,3 %.
Quelles sont les valeurs typiques de condensateurs pour les applications courantes ?
Les valeurs courantes incluent 100 nF (0,1 µF) pour le découplage des circuits intégrés numériques, 10–22 µF pour le filtrage d'entrée/sortie des régulateurs de tension, 100–1000 µF pour le filtrage de masse des alimentations, 22–33 pF pour les condensateurs de charge des oscillateurs à quartz, et 1–10 µF pour le couplage audio entre les étages d'amplification.
Quelle quantité d'énergie un condensateur peut-il stocker ?

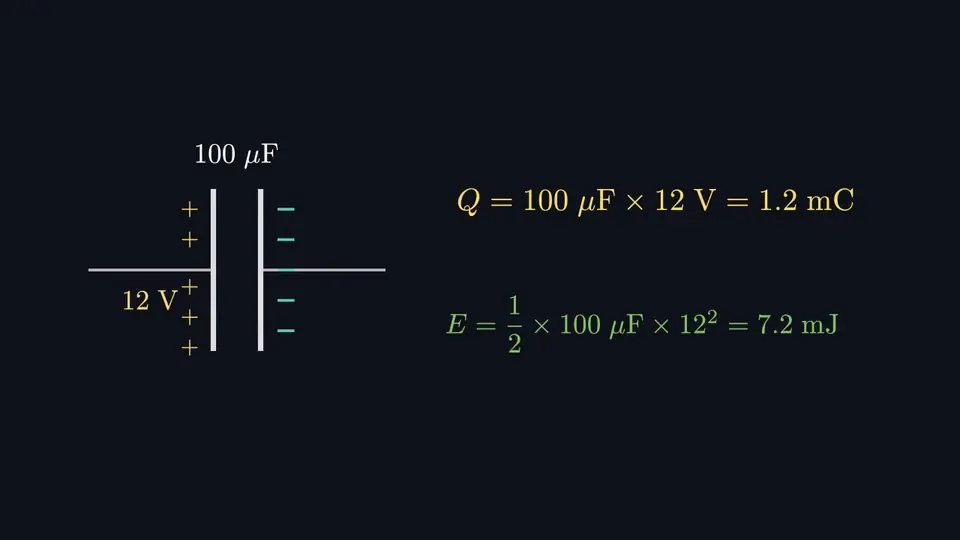

L'énergie stockée dans un condensateur est calculée par E = ½CV². Un condensateur typique de 100 µF chargé à 12V stocke 7,2 millijoules. Bien que cela semble peu, les supercondensateurs de plusieurs milliers de farads peuvent stocker une énergie importante — un supercondensateur de 3000F à 2,7V stocke plus de 10 kilojoules, assez pour alimenter de petits appareils pendant plusieurs minutes.
