Trigonometrischer Funktionsplotter

Trigonometrischer Funktionsplotter

Willkommen beim Trigonometrischen Funktionsplotter, einem leistungsstarken interaktiven Visualisierungstool zur Erkundung von Sinus, Kosinus, Tangens und anderen trigonometrischen Funktionen. Egal, ob Sie Schüler sind und etwas über Funktionstransformationen lernen, eine Lehrkraft, die Unterrichtsmaterialien erstellt, oder ein Ingenieur, der periodische Phänomene analysiert – dieses Tool bietet intuitives Echtzeit-Graphing mit umfassenden mathematischen Erklärungen.

Auf einen Blick

Trigonometrischer Funktionsplotter zeichnet Sinus-, Kosinus-, Tangens-, Kotangens-, Sekans- oder Kosekanskurven in der Form y = A*f(B(x - C)) + D. Stellen Sie die vier Parameter und das Darstellungsfenster ein, um die Transformation zu sehen.

Trigonometrischer Funktionsplotter: Funktionen auf einen Blick

Funktion	Was Sie erhalten	Geeignet für
Sechs Funktionen	Wählen Sie Sinus, Kosinus, Tangens, Kotangens, Sekans oder Kosekans über eine visuelle Auswahl.	Die Formen der grundlegenden Winkelfunktionen vergleichen
Vier Parameter	A ist die Amplitude, B die Frequenz, C die Phasenverschiebung und D die vertikale Verschiebung in y = A*f(B(x - C)) + D.	Lernen, wie jede Transformation den Graphen verändert
Darstellungsfenster	Legen Sie das Minimum und Maximum der x-Achse fest, etwa -2pi bis 2pi oder 0 bis 4pi.	Auf eine oder mehrere Perioden zoomen
Live-Schieberegler	Interaktive Schieberegler aktualisieren den Graphen, wenn Sie die Parameter ändern.	Eine Transformation Schritt für Schritt beobachten
Periodenformeln	Die Periode ist 2pi/|B| für Sinus und Kosinus und pi/|B| für Tangens und Kotangens.	Ergebnisse zur Periode prüfen
Schrittweise Erläuterungen	Schrittweise Erklärungen der Transformation begleiten den Graphen, mit einer Referenztabelle für Periode und Wertebereich jeder Funktion.	Funktionstransformationen im Unterricht lernen

Was sind trigonometrische Funktionen?

Trigonometrische Funktionen sind grundlegende mathematische Funktionen, die Winkel mit Verhältnissen von Seiten in rechtwinkligen Dreiecken in Beziehung setzen. Sie bilden die Grundlage für Wellenanalyse, Signalverarbeitung, Physik und Ingenieurwesen. Die sechs primären trigonometrischen Funktionen sind:

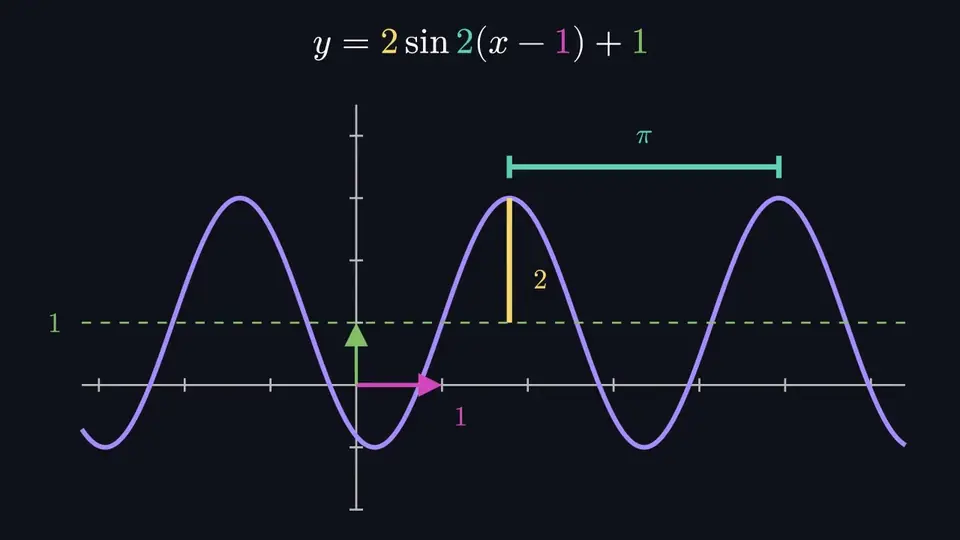

Die allgemeine Form: y = A·f(B(x - C)) + D

Alle trigonometrischen Funktionen können mit vier Schlüsselparametern transformiert werden, die ihre Form und Position steuern:

Verständnis der einzelnen Parameter

• A (Amplitude): Steuert die vertikale Streckung/Stauchung. |A| ist der Abstand von der Mittellinie zum Scheitelpunkt. Wenn A negativ ist, wird die Funktion an der x-Achse gespiegelt.
• B (Frequenz): Beeinflusst die horizontale Streckung/Stauchung. Die Periode wird zu 2π/|B| für sin/cos oder π/|B| für tan/cot. Ein höheres B bedeutet mehr Zyklen im selben Intervall.
• C (Phasenverschiebung): Horizontale Verschiebung. Ein positives C verschiebt den Graphen nach rechts, ein negatives C nach links. Phasenverschiebung = C Einheiten.
• D (Vertikale Verschiebung): Vertikale Translation. Verschiebt den gesamten Graphen nach oben (positives D) oder unten (negatives D). Die Mittellinie wird zu y = D.

So verwenden Sie diesen Plotter

1. Wählen Sie Ihren Funktionstyp: Wählen Sie zwischen Sinus, Kosinus, Tangens, Kotangens, Sekans oder Kosekans über den visuellen Selektor.
2. Transformationsparameter einstellen: Geben Sie Werte für Amplitude (A), Frequenz (B), Phasenverschiebung (C) und vertikale Verschiebung (D) ein.
3. Anzeigebereich anpassen: Legen Sie die Mindest- und Höchstwerte für die X-Achse fest. Übliche Optionen sind -2π bis 2π oder 0 bis 4π.
4. Klicken Sie auf "Funktion plotten": Generieren Sie die interaktive Visualisierung.
5. Mit Schiebereglern erkunden: Nutzen Sie die interaktiven Echtzeit-Steuerelemente, um Parameter zu ändern und zu beobachten, wie sich der Graph sofort aktualisiert.

Wichtige Formeln

Periodenformeln

Eckpunkte für Standardfunktionen

Für y = sin(x), Eckpunkte in einer Periode [0, 2π]:

• (0, 0) - beginnt an der Mittellinie
• (π/2, 1) - Maximum
• (π, 0) - Rückkehr zur Mittellinie
• (3π/2, -1) - Minimum
• (2π, 0) - Abschluss des Zyklus

Häufig gestellte Fragen

Was ist die allgemeine Form einer trigonometrischen Funktion?

Die allgemeine Form ist y = A·f(B(x - C)) + D, wobei A die Amplitude (vertikale Streckung), B die Periode beeinflusst (Periode = 2π/|B| für Sinus/Kosinus), C die Phasenverschiebung (horizontale Verschiebung) und D die vertikale Verschiebung ist. Diese Form ermöglicht es, jede Transformation der grundlegenden trigonometrischen Funktionen zu beschreiben.

Wie finde ich die Periode einer trigonometrischen Funktion?

Bei Sinus- und Kosinusfunktionen ist die Periode 2π/|B|, wobei B der Frequenzkoeffizient ist. Bei Tangens und Kotangens ist die Periode π/|B|. Zum Beispiel hat y = sin(2x) die Periode π, da 2π/2 = π, was bedeutet, dass ein vollständiger Zyklus in π Einheiten anstatt in 2π abgeschlossen wird.

Was ist der Unterschied zwischen Amplitude und vertikaler Verschiebung?

Die Amplitude (A) bestimmt, wie weit sich die Funktion vertikal von ihrer Mittellinie ausdehnt – sie steuert die Höhe der Gipfel und die Tiefe der Täler. Die vertikale Verschiebung (D) verschiebt die gesamte Funktion nach oben oder unten, ohne ihre Form zu verändern. Bei y = 2sin(x) + 3 ist die Amplitude 2 (schwingt 2 Einheiten über und unter der Mittellinie) und die vertikale Verschiebung ist 3 (Mittellinie liegt bei y=3).

Warum hat der Tangens vertikale Asymptoten?

Der Tangens ist als sin(x)/cos(x) definiert. Wenn cos(x) = 0 ist (bei x = π/2 + nπ für jede ganze Zahl n), entstehen durch die Division durch Null vertikale Asymptoten, an denen die Funktion gegen positiv oder negativ Unendlich strebt. Deshalb haben Tangens-Graphen sich wiederholende vertikale Asymptoten und die Funktion ist an diesen Stellen undefiniert.

Wie beeinflusst die Phasenverschiebung einen trigonometrischen Graphen?

Die Phasenverschiebung (C) verschiebt den Graphen horizontal. Ein positives C verschiebt den Graphen nach rechts, während ein negatives C ihn nach links verschiebt. Für y = sin(x - π/2) verschiebt sich der Graph um π/2 Einheiten nach rechts, wodurch sin(x - π/2) = -cos(x) wird. Die Phasenverschiebung ist in der Physik entscheidend für die Beschreibung von Wellen, die an unterschiedlichen Punkten ihres Zyklus beginnen.

Anwendungen trigonometrischer Funktionen

• Physik: Modellierung von Schwingungen, Wellen, Pendeln und Wechselstrom
• Ingenieurwesen: Signalverarbeitung, elektrische Schaltungen, mechanische Vibrationen
• Musik: Schallwellen, Obertöne, Frequenzanalyse
• Navigation: GPS-Berechnungen, Triangulation, Vermessung
• Computergrafik: Rotationen, Animationen, Wellensimulationen
• Architektur: Strukturanalyse, Lastberechnungen
