Generator tablicy prawdy
Utwórz boolowską tabelę prawdy za pomocą generatora tabel prawdy MiniWebtool. Wprowadź wyrażenie z maksymalnie ośmioma zmiennymi od A do H i operatorami logicznymi, takimi jak AND, OR, XOR, negacja i implikacje warunkowe.
W Gemini wklej skopiowane pytanie do czatu. Możesz je też skopiować poniżej.Potrzebujesz pomocy z narzędziem? Zapytaj AI
Zobacz pytanie
Wpisz poniżej wyrażenie logiczne, aby otrzymać pełną tabelę prawdy z maksymalnie 8 zmiennymi.
Twój bloker reklam uniemożliwia nam wyświetlanie reklam
MiniWebtool jest darmowy dzięki reklamom. Jeśli to narzędzie Ci pomogło, wesprzyj nas, przechodząc na wersję bez reklam z większą liczbą dziennych użyć, albo zezwól na MiniWebtool.com i odśwież stronę.
- Zezwól na reklamy dla MiniWebtool.com, potem odśwież
- Albo przejdź na wersję bez reklam i z wyższymi limitami dziennymi
O Generator tablicy prawdy

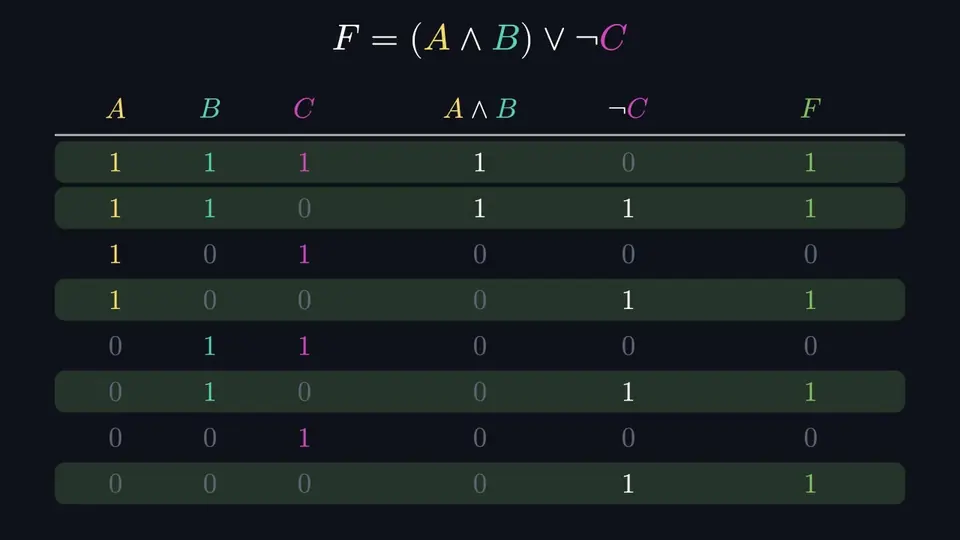

Co to jest tablica prawdy?
Tablica prawdy (matryca logiczna) to systematyczny sposób na wypisanie wszystkich możliwych wartości logicznych wyrażenia logicznego. Dla każdej kombinacji wartości zmiennych wejściowych (Prawda lub Fałsz), tabela pokazuje wynikową wartość wyjściową wyrażenia. Tablice prawdy są fundamentalne w:
- Projektowaniu logiki cyfrowej — projektowanie obwodów z bramkami AND, OR, NOT
- Informatyce — ocena wyrażeń warunkowych i algebry Boole'a
- Filozofii i matematyce — formalne dowody w logice zdań
- Inżynierii oprogramowania — testowanie wszystkich ścieżek logiki warunkowej
W skrócie
Generator tablicy prawdy buduje tablicę prawdy dla wyrażenia logicznego z użyciem do ośmiu zmiennych, od A do H. Obsługuje operatory AND, OR, NOT, XOR, NAND, NOR, XNOR, implikację i równoważność.
| Funkcja | Co otrzymujesz | Przydatne dla |
|---|---|---|
| Zmienne | Użyj pojedynczych wielkich liter od A do H, do 8 zmiennych. Narzędzie wykrywa zmienne w wyrażeniu i wypisuje każdą kombinację wartości Prawda i Fałsz. | Sprawdzanie wszystkich przypadków wyrażenia logicznego |
| Operatory | NOT, AND, NAND, XOR, XNOR, OR, NOR, IMPLIES i równoważność, wpisywane jako symbole, takie jak !, &&, ^, ->, => i <=>, lub przyciskami operatorów. | Wpisywanie wyrażeń w zapisie, którego już używasz |
| Kolejność wykonywania | Operatory są wykonywane od NOT (najwyższy priorytet) do równoważności (najniższy), a nawiasy zmieniają kolejność. | Unikanie błędów w długich wyrażeniach |
| Podwyrażenia | Przełącznik pokazuje wyniki pośrednie każdej części wyrażenia. | Śledzenie budowy ostatniej kolumny |
| Mintermy i maxtermy | Wiersze z wynikiem 1 dają sumę mintermów, a wiersze z wynikiem 0 dają iloczyn maxtermów. | Upraszczanie w logice cyfrowej i praca z mapami Karnaugha |
Jak korzystać z tego generatora tablicy prawdy
Wprowadź wyrażenie boolowskie, używając zmiennych (A-H) i operatorów logicznych. Narzędzie automatycznie wykryje Twoje zmienne i wygeneruje kompletną tablicę prawdy pokazującą wszystkie możliwe kombinacje wejść/wyjść.
- Używaj pojedynczych wielkich liter (A, B, C, ..., H) jako zmiennych — obsługiwane jest do 8 zmiennych
- Używaj nawiasów ( ), aby kontrolować priorytet operatorów
- Klikaj przyciski operatorów lub wpisuj operatory bezpośrednio
- Włącz opcję "Pokaż podwyrażenia", aby zobaczyć pośrednie kroki obliczeń
Priorytety operatorów (od najwyższego do najniższego)
Gdy nie użyto nawiasów, operatory są oceniane w następującej kolejności:
- NOT (!, ~, ¬) — oceniany jako pierwszy (najwyższy priorytet)
- AND (&&, &, ∧) — oceniany jako drugi
- NAND — oceniany jako trzeci
- XOR, XNOR (^, ⊕, ⊙) — oceniany jako czwarty
- OR (||, |, ∨) — oceniany jako piąty
- NOR — oceniany jako szósty
- IMPLIKACJA (→, =>) — oceniana jako siódma
- RÓWNOWAŻNOŚĆ / BICONDITIONAL (↔, <=>) — oceniana jako ostatnia (najniższy priorytet)
Obsługiwana składnia operatorów
| Operator | Akceptowana składnia | Opis | Przykład |
|---|---|---|---|
| AND | AND, &&, &, ∧, · | Prawda tylko wtedy, gdy oba operandy są prawdziwe | A AND B |
| OR | OR, ||, |, ∨, + | Prawda, gdy co najmniej jeden operand jest prawdziwy | A OR B |
| NOT | NOT, !, ~, ¬ | Odwraca wartość logiczną | NOT A |
| XOR | XOR, ^, ⊕ | Prawda, gdy operandy się różnią | A XOR B |
| NAND | NAND | Negacja AND | A NAND B |
| NOR | NOR | Negacja OR | A NOR B |
| XNOR | XNOR, ⊙ | Prawda, gdy operandy są takie same | A XNOR B |
| IMPLIES | →, =>, IMPLIES | Fałsz tylko wtedy, gdy P jest prawdą, a Q jest fałszem | A → B |
| BICONDITIONAL | ↔, <=>, IFF | Prawda, gdy oba mają tę samą wartość | A ↔ B |
Zrozumienie mintermów i makstermów
Mintermy to wiersze, w których wynik wynosi 1 (Prawda). Suma Mintermów (SOP) wyraża funkcję jako alternatywę (OR) iloczynów (AND). Makstermy to wiersze, w których wynik wynosi 0 (Fałsz). Iloczyn Makstermów (POS) wyraża funkcję jako iloczyn (AND) sum (OR). Obie formy są niezbędne w upraszczaniu logiki cyfrowej i analizie map Karnaugha.
Cytuj ten materiał, stronę lub narzędzie w następujący sposób:
"Generator tablicy prawdy" na https://MiniWebtool.com/pl/generator-tablicy-prawdy/ z MiniWebtool, https://MiniWebtool.com/
Generator tablicy prawdy wykorzystuje standardowe zasady algebry Boole'a. Więcej informacji znajdziesz na stronie Tablica prawdy - Wikipedia.
