직렬/병렬 커패시터 계산기

직렬 병렬 커패시터 계산기는 직렬 또는 병렬로 연결된 임의 개수의 커패시터에 대한 합성 커패시턴스(등가 커패시턴스)를 계산합니다. pF, nF, µF, mF, F 단위 구분 없이 커패시터 값을 입력하면, 이 도구는 합성 커패시턴스를 즉시 계산하고 애니메이션 회로도를 그리며, 대부분의 계산기에서 다루지 않는 각 개별 커패시터에 전하와 전압이 어떻게 분배되는지를 정확히 보여줍니다. 인가 전압을 추가하면 총 저장 전하량과 에너지도 확인할 수 있습니다.

한눈에 보기

직렬/병렬 커패시터 계산기는 직렬 또는 병렬 연결된 커패시터의 등가 정전용량을 계산합니다. 각 커패시터의 전하와 전압 분배, 입력 전압에 따른 저장 에너지도 보여 줍니다.

직렬/병렬 커패시터 계산기: 주요 기능 한눈에 보기

기능	제공 내용	추천 대상
혼합 단위	각 커패시터를 pF, nF, µF, mF, F로 입력하고 한 계산에서 단위를 섞어 쓸 수 있습니다. 커패시터 값도 서로 달라도 됩니다.	서로 다른 단위로 표기된 부품 목록
직렬 또는 병렬	병렬은 정전용량을 더하고(C1 + C2 + ... + Cn), 직렬은 역수를 더합니다(1/C1 + 1/C2 + ... + 1/Cn). 직렬 결과는 항상 가장 작은 커패시터보다 작습니다.	회로도에 맞게 커패시터 묶음을 확인할 때
전하와 전압 분배	막대에 각 커패시터의 전하와 전압을 표시합니다. 직렬에서는 전하가 같고 병렬에서는 전압이 같습니다.	어느 커패시터가 가장 큰 전압을 받는지 볼 때
전하와 에너지	인가 전압을 입력해 총 전하(Q = C x V)와 저장 에너지(E = 1/2 x C x V squared)를 계산합니다.	전원 공급 장치의 평활용 커패시터 뱅크를 정할 때
직렬 대 병렬	같은 커패시터의 두 연결 결과를 나란히 비교하고 커패시터 판 기호가 있는 애니메이션 회로도를 제공합니다.	보유한 부품의 연결 방식을 정할 때
공식 단계	공식의 각 항을 단계별로 보여 줍니다. 예를 들어 병렬 연결한 100, 220, 470 µF는 790 µF가 됩니다.	숙제나 실험 계산을 확인하는 학생

직렬 vs 병렬 커패시터 공식

커패시터는 두 가지 간단한 규칙으로 합성됩니다. 기억해야 할 포인트는 커패시터가 저항과 반대로 동작한다는 점입니다.

병렬 연결에서는 커패시터를 나란히 연결하는 것이 극판 면적을 넓히는 것과 같으므로 전체 커패시턴스가 증가합니다. 반면 직렬 연결은 커패시터를 연달아 연결하여 양 끝 극판 사이의 유효 거리가 늘어나는 효과가 있으므로, 합성 커패시턴스는 줄어듭니다. 즉, 직렬 연결 시 합성 커패시턴스는 항상 연결된 가장 작은 커패시터의 값보다 작습니다.

커패시터가 저항과 반대로 동작하는 이유

이는 회로 해석에서 가장 흔히 혼동되는 부분입니다. 저항은 직렬일 때 더해지고 병렬일 때 역수 공식을 사용합니다. 커패시터는 반대로 병렬일 때 더해지고 직렬일 때 역수 공식을 적용합니다. 물리적인 이유는 저항이 전류를 방해하며 양 끝으로 쌓이는 성질이 있는 반면, 커패시턴스는 극판에 전하를 저장하는 성질이 있어 극판을 나란히(병렬) 놓으면 전하를 저장할 면적이 더 늘어나기 때문입니다.

전하 및 전압 분배 방식

직렬 커패시터

직렬 회로에 있는 모든 커패시터에는 정확히 동일한 전하량(Q)이 걸립니다. Q = C × V 공식에 의해 각 커패시터 양단에 걸리는 전압은 커패시턴스에 반비례합니다. 즉, 커패시턴스가 가장 작은 커패시터에 가장 큰 전압이 걸립니다. 이는 커패시터의 정격 전압을 고려할 때 매우 중요합니다. 전체 전압이 안전해 보이더라도 직렬 회로 내의 작은 커패시터 하나에 과전압이 걸릴 수 있기 때문입니다.

병렬 커패시터

병렬 연결된 모든 커패시터에는 동일한 전압(전체 공급 전압)이 걸립니다. 전하량은 커패시턴스에 정비례하여 분배되므로, 가장 큰 커패시터가 가장 많은 전하를 저장합니다. 전원 공급 장치에서 큰 용량의 스토리지 커패시터 리저버를 구축할 때 커패시터를 병렬로 추가하는 것이 표준적인 방법입니다.

저장 에너지 및 전하량

인가 전압을 입력하면 계산기가 회로 전체의 총 전하량과 저장된 에너지도 함께 계산합니다:

커패시터 단위 참조표

이 계산기 사용 방법

1. 연결 방식 선택: 회로 구성에 맞게 직렬 또는 병렬을 선택합니다.
2. 커패시터 입력: 각 용량 값을 입력하고 단위를 선택합니다. 필요한 만큼 "커패시터 추가" 버튼을 누릅니다(최대 12개).
3. 전압 추가 (선택 사항): 인가 전압을 입력하면 총 전하량, 저장 에너지 및 각 커패시터에 걸리는 전압을 함께 얻을 수 있습니다.
4. 계산하기 클릭: 합성 커패시턴스, 애니메이션 회로도, 커패시터별 분배 현황, 그리고 직렬 vs 병렬 비교 결과를 확인하세요.

계산 예시

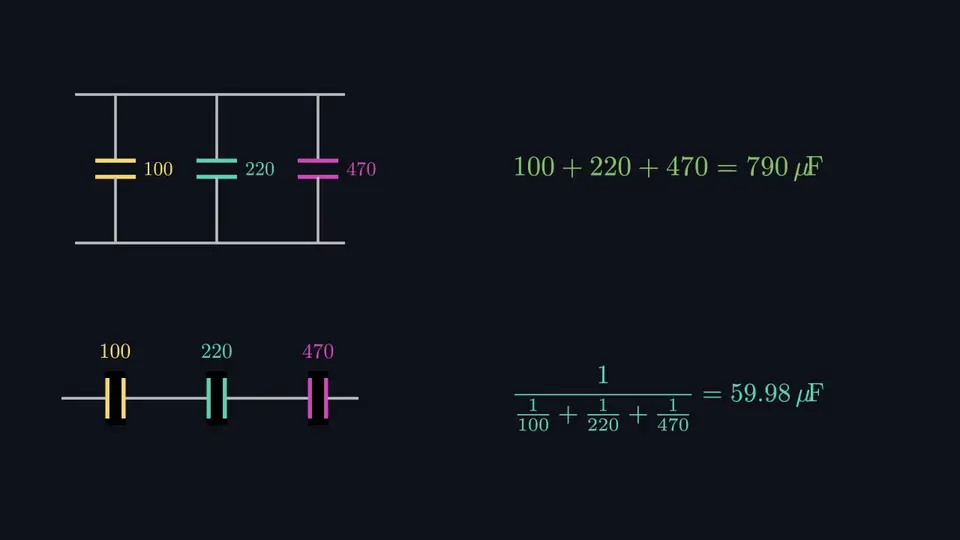

100 µF, 220 µF, 470 µF 세 개의 커패시터를 병렬로 연결하면 C_eq = 100 + 220 + 470 = 790 µF가 됩니다. 동일한 세 개를 직렬로 연결하면 1/C_eq = 1/100 + 1/220 + 1/470 ≈ 0.01669가 되어 C_eq ≈ 59.9 µF가 됩니다. 이는 직렬 규칙 예측대로 100 µF 커패시터보다 작은 값입니다.

자주 묻는 질문 (FAQ)

병렬 커패시터는 어떻게 계산하나요?

병렬 커패시터는 단순히 값을 모두 더하면 됩니다: C_eq = C₁ + C₂ + … + Cₙ. 커패시터를 병렬로 연결하면 결합된 극판 면적이 실질적으로 넓어지므로 전체 커패시턴스가 증가합니다.

직렬 커패시터는 어떻게 계산하나요?

직렬 커패시터의 경우 각 값의 역수를 더합니다: 1/C_eq = 1/C₁ + 1/C₂ + … + 1/Cₙ. 이후 계산된 결과의 역수를 취합니다. 직렬 합성 커패시턴스는 항상 회로에 연결된 가장 작은 커패시터의 값보다 작습니다.

왜 커패시터는 저항과 반대로 합성되나요?

저항은 직렬일 때 더해지고 병렬일 때 역수 공식을 사용합니다. 커패시터는 그 반대로 병렬일 때 더해지고 직렬일 때 역수 공식을 사용합니다. 커패시턴스는 극판 면적에 비례하기 때문에 병렬 연결은 면적을 늘리고, 직렬 연결은 유효 극판 간격을 늘려 커패시턴스를 감소시키기 때문입니다.

직렬 커패시터에서 전압은 어떻게 분배되나요?

직렬 연결된 커패시터는 모두 동일한 전하를 가집니다. 따라서 각 커패시터에 걸리는 전압은 커패시턴스에 반비례합니다(V_i = Q / C_i). 가장 작은 커패시터에 가장 큰 전압이 걸리므로 정격 전압 설정 시 주의해야 합니다.

커패시터 뱅크에는 얼마만큼의 에너지가 저장되나요?

합성 커패시턴스에 저장되는 에너지는 E = ½ × C_eq × V² 입니다. 여기서 C_eq는 합성 커패시턴스이고 V는 인가 전압입니다. 본 계산기에 전압을 입력하면 저장된 총 에너지가 표시됩니다.

커패시터의 용량 값이 모두 같아야 하나요?

아닙니다. 서로 다른 값의 커패시터도 직렬 또는 병렬로 얼마든지 연결할 수 있습니다. 이 계산기는 다양한 값과 단위를 혼합하여 입력할 수 있으며, 각 개별 커패시터에 전하나 전압이 어떻게 분배되는지 보여줍니다.

추가 리소스

• 커패시터 - 위키백과
• 직렬 및 병렬 회로 - 위키백과
