Calcolatore della Perdita di Calore

Come funziona il Calcolatore della Perdita di Calore

Il calcolatore utilizza la stessa relazione di trasferimento di calore in entrambi i sistemi di unità: il flusso di calore è pari all'area superficiale moltiplicata per la conduttanza termica e per la differenza di temperatura. Se inserisci il valore R, il calcolatore lo converte in valore U calcolandone l'inverso. Se inserisci direttamente il valore U, utilizza quella conduttanza così come inserita.

Come utilizzare questo calcolatore

1. Seleziona le unità US/Imperiali o Metriche/SI, quindi scegli se ogni superficie utilizzerà il valore R o il valore U.
2. Inserisci la temperatura di progetto interna ed esterna in modo che il calcolatore possa trovare la differenza di temperatura.
3. Aggiungi l'area e il valore R o il valore U per pareti, finestre, porte e il tetto o soffitto.
4. Fai clic su Calcola Perdita di Calore per vedere il totale in BTU/hr, watt, il carico per grado, il valore effettivo dell'involucro e la quota di ogni superficie.

Valore R vs Valore U

Il valore R misura la resistenza al flusso di calore. Un valore R più alto significa che meno calore attraversa la superficie. Il valore U misura la conduttanza. Un valore U più basso significa che meno calore attraversa la superficie. Sono l'uno l'inverso dell'altro quando si utilizza lo stesso sistema di unità: U = 1 ÷ R.

Cosa significano i risultati

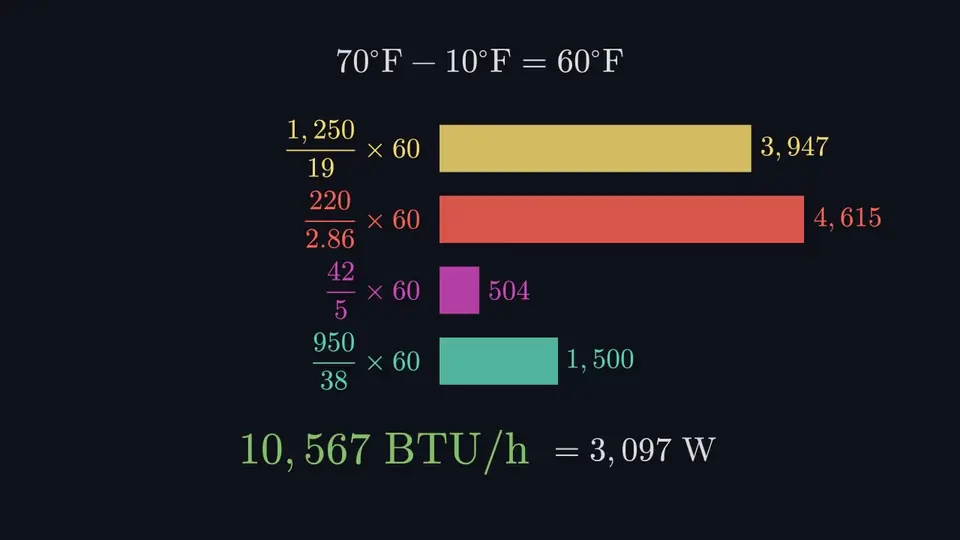

Totale BTU/hr è comunemente usato per il carico di riscaldamento e le discussioni HVAC negli Stati Uniti. Totale watt è lo stesso tasso di flusso di calore in unità SI. Il carico per grado è il valore UA dell'involucro, che mostra quanto cambia il flusso di calore per ogni grado di differenza di temperatura. Il grafico della quota superficiale indica la parte dell'involucro che contribuisce maggiormente al carico conduttivo.

Limitazioni

Questo calcolatore è un modello di perdita di calore conduttiva allo stato stazionario. Non include infiltrazioni d'aria, ventilazione meccanica, perdite nei condotti, guadagno di calore solare, apporti di calore interni, massa termica, accoppiamento al terreno di solai o scantinati, orientamento, esposizione al vento, umidità o distribuzione stanza per stanza. Utilizzalo per screening e confronti, quindi conferma il dimensionamento HVAC con un calcolo del carico completo quando sono coinvolte decisioni sulle apparecchiature.

Domande Frequenti

Quale formula utilizza il calcolatore della perdita di calore?

Per gli input del valore U, la perdita di calore è pari all'area × valore U × differenza di temperatura. Per gli input del valore R, il valore U è 1 ÷ valore R, quindi la perdita di calore è pari all'area × differenza di temperatura ÷ valore R.

Devo inserire il valore R o il valore U?

Usa il valore che hai a disposizione. I prodotti isolanti spesso riportano il valore R, mentre finestre e porte riportano spesso il valore U. Il valore R misura la resistenza al flusso di calore; il valore U misura la facilità con cui il calore attraversa l'assemblaggio.

Perché le finestre sono spesso la via principale di perdita di calore?

Le finestre solitamente hanno un valore U molto più alto rispetto alle pareti o ai tetti isolati. Anche quando l'area della finestra è più piccola, la minore resistenza termica può rendere il vetro e i telai una quota importante della perdita di calore di progetto.

Le perdite d'aria sono incluse in questo calcolatore?

No. Questo calcolatore stima il trasferimento di calore conduttivo allo stato stazionario attraverso le superfici inserite. Infiltrazioni d'aria, ventilazione, perdite nei condotti, apporti solari, apporti interni, massa termica e perdite verso il terreno sono carichi separati.

Questo può sostituire un calcolo del carico professionale o Manual J?

No. Si tratta di una stima rapida di pianificazione per la perdita di calore superficiale. Il dimensionamento HVAC dovrebbe considerare anche il clima di progetto locale, le infiltrazioni, la ventilazione, i carichi stanza per stanza, i condotti, le prestazioni delle apparecchiature e gli standard edilizi applicabili.
