LED电阻计算器

LED电阻计算器可帮助您为任何 LED 电路找到正确的限流电阻。无论您是在构建简单的指示灯还是串联 LED 链，此工具都能计算出精确的电阻值、找到最接近的标准 E24 组件、估算功耗并推荐适当的额定功率 —— 所有这些都带有一个实时更新的交互式电路图。

LED 电阻公式

计算限流电阻的基本公式源自欧姆定律：

其中：

• R = 电阻值，单位为欧姆 (Ω)
• V_supply = 电源电压（伏特）
• V_LED = LED 正向电压（伏特）
• n = 串联 LED 的数量
• I_LED = 所需 LED 电流（安培）

如何使用 LED电阻计算器

第 1 步：选择电源电压

选择常用的电源电压预设（3.3V, 5V, 9V, 12V, 24V）或输入自定义电压。这是来自您的电源、电池或微控制器引脚的电压。

第 2 步：选择 LED 颜色

选择您的 LED 颜色以自动填充典型的正向电压。由于半导体材料不同，不同颜色的 LED 具有不同的正向压降。您也可以选择“自定义”以输入来自 LED 数据手册的特定值。

第 3 步：设置 LED 数量

对于串联连接（共享同一电流路径）的 LED，输入其数量。总正向电压将乘以该数字。对于并联 LED，请使用各自的电阻分别计算每个支路。

第 4 步：输入所需电流

标准指示 LED 通常使用 10-20mA。高亮度 LED 可能使用 30-350mA。请务必查看您的 LED 数据手册以获取最大额定电流。

第 5 步：查看结果

点击“计算”以查看精确的电阻值、最接近的 E24 标准电阻、功耗和推荐的额定功率。电路图将更新以反映您的配置。

典型 LED 正向电压

LED 串联与并联配置

串联连接

串联连接的 LED 共享相同的电流。总正向电压是所有单个 LED 电压的总和。这种配置更简单并能确保亮度一致，但要求电源电压高于所有 LED 组合的总正向电压。

并联连接

并联的 LED 每个都需要自己的限流电阻。切勿通过单个共享电阻并联连接 LED —— LED 之间正向电压的细微差异会导致电流分布不均，可能导致某些 LED 过载，而其他 LED 显得暗淡。

了解 E24 标准电阻系列

E24 系列提供每十倍频 24 个优先阻值，间距近似对数。这些是最广泛使用的电阻值：1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2 和 9.1 —— 每一个都乘以 10 的幂（×1, ×10, ×100 等）。

当计算出的电阻值位于两个标准值之间时，选择较高的标准值可获得更安全（更低）的电流，或选择较低的标准值以获得更亮（更高电流）的操作。本计算器会显示两个选项以及产生的实际电流。

额定功率选择

电阻消耗的功率计算公式为 P = I² × R。务必选择额定功率至少为计算功耗 2 倍的电阻，以实现可靠的长期运行。常见的额定功率有 1/8W (125mW), 1/4W (250mW), 1/2W (500mW) 和 1W。

常见问题解答

为什么 LED 需要限流电阻？

LED 是电流驱动器件，内部电阻非常低。如果没有限流电阻，电流将超过 LED 的最大额定值，导致其过热并几乎立即烧毁。电阻通过降低多余的电压将电流限制在安全水平。

如何计算 LED 的电阻值？

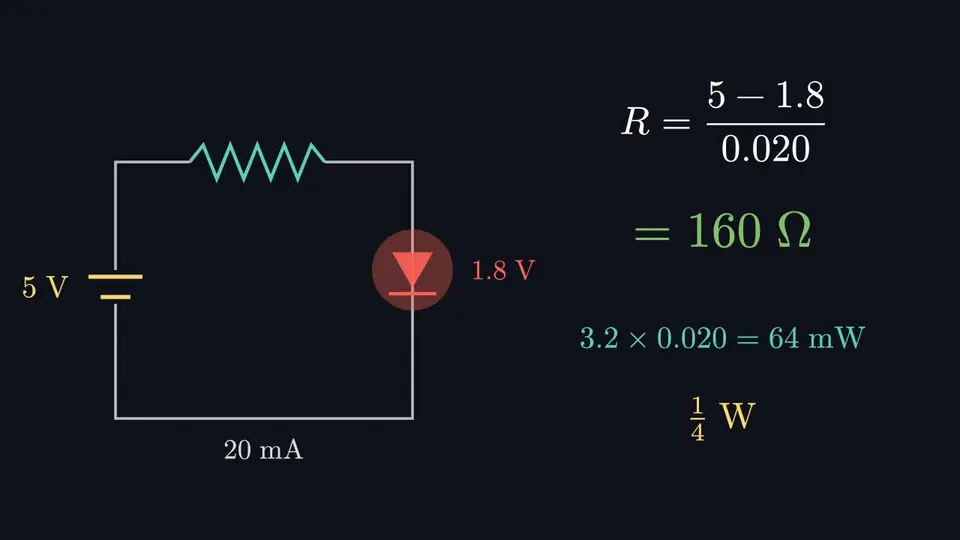

使用欧姆定律：R = (V_supply - V_LED) / I_LED。从电源电压中减去 LED 正向电压，然后除以以安培为单位的所需电流。例如，使用 5V 电源、红色 LED (1.8V) 和 20mA 电流：R = (5 - 1.8) / 0.02 = 160 欧姆。

什么是 E24 标准电阻系列？

E24 系列是由 IEC 标准化的每十倍频 24 个优先阻值。这些是最常用的电阻值：1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1，再乘以 10 的幂。

我可以将多个 LED 连接到一个电阻吗？

可以，对于串联的 LED。公式变为 R = (V_supply - V_LED × n) / I_LED，其中 n 是 LED 的数量。电源电压必须高于所有 LED 总正向电压之和。对于并联 LED，每个 LED 支路都需要自己的电阻。

电阻应该具有什么样的额定功率？

使用 P = I² × R 计算功耗，然后选择额定功率至少为计算功耗 2 倍的电阻以确保安全。大多数指示灯 LED 电路使用 1/4 瓦 (250mW) 电阻，这对于典型压降下高达约 20mA 的电流来说已经足够了。

5 V 电源下，10 mA 的蓝色 LED 应使用多大的电阻？

如果蓝色 LED 的正向压降为 3.2 V，电阻值为 (5 − 3.2) ÷ 0.01 = 180 欧姆。180 欧姆是这一估算中的标准选择。LED 的正向压降会因型号和电流而异，尽可能使用其数据表中的数值。还要确认电源能够提供所需电流，并且 LED 的额定值允许该电流。

可以把 LED 直接接到 5 V 微控制器引脚上吗？

除非电路路径中已经包含限流电阻，否则请使用限流电阻。以正向压降为 1.8 V、工作电流为 10 mA 的红色 LED 为例，电阻估算为 (5 − 1.8) ÷ 0.01 = 320 欧姆，因此常用的邻近标准值是 330 欧姆。还要检查微控制器引脚的电流限制和 LED 额定值；电阻无法让过大的引脚电流变得安全。

如果电源电压只比 LED 的正向压降略高，会怎样？

电阻计算可能会得出非常小的阻值，使电压几乎没有余量来限制电流。在这种情况下，电源电压或 LED 正向压降的微小变化都可能导致电流大幅变化，因此简单的电阻电路可能无法可靠地稳流。如果电压余量不足，请查阅 LED 数据表，并选择合适的驱动器或电源方案。不要使用负电阻计算结果；它表示电源电压低于 LED 所需电压。
