Calculadora de Código de Cores de Resistor

Bem-vindo à Calculadora de Código de Cores de Resistor, uma ferramenta abrangente para entusiastas de eletrônica, estudantes e profissionais. Esta calculadora interativa ajuda você a decodificar as faixas de cores dos resistores e determinar os valores de resistência instantaneamente. Quer você esteja trabalhando com resistores padrão de 4 faixas ou componentes de precisão de 5 e 6 faixas, esta ferramenta fornece resultados precisos com feedback visual.

O que é um Código de Cores de Resistor?

Os resistores usam faixas coloridas para indicar seu valor de resistência, tolerância e, às vezes, coeficiente de temperatura. Este sistema de codificação por cores foi desenvolvido porque os resistores são frequentemente pequenos demais para que os números impressos sejam legíveis. O sistema é padronizado internacionalmente, tornando-o universal entre os fabricantes.

Cada cor representa um dígito específico (0-9), valor multiplicador ou porcentagem de tolerância. Ao ler as faixas em sequência, você pode determinar o valor exato da resistência de qualquer resistor.

Tipos de Sistemas de Faixas de Resistores

Resistores de 4 Faixas (Padrão)

O tipo mais comum encontrado em eletrônica geral:

• Faixa 1: Primeiro dígito significativo (0-9)
• Faixa 2: Segundo dígito significativo (0-9)
• Faixa 3: Multiplicador (número de zeros)
• Faixa 4: Tolerância (ouro = ±5%, prata = ±10%)

Resistores de 5 Faixas (Precisão)

Usados quando é necessária maior precisão:

• Faixa 1: Primeiro dígito significativo
• Faixa 2: Segundo dígito significativo
• Faixa 3: Terceiro dígito significativo
• Faixa 4: Multiplicador
• Faixa 5: Tolerância

Resistores de 6 Faixas (Alta Precisão)

Incluem coeficiente de temperatura para aplicações críticas:

• Faixas 1-5: Igual aos resistores de 5 faixas
• Faixa 6: Coeficiente de temperatura (ppm/°C)

Tabela de Referência de Código de Cores

Como Ler Faixas de Cores de Resistores

Passo 1: Oriente o Resistor

Segure o resistor com a faixa de tolerância (ouro, prata ou espaçamento maior) no lado direito. A faixa de tolerância geralmente é ligeiramente separada das outras faixas ou posicionada mais próxima de uma das extremidades.

Passo 2: Leia os Algarismos Significativos

Leia as duas primeiras faixas (4 faixas) ou as três primeiras faixas (5/6 faixas) da esquerda para a direita. Cada cor representa um dígito de 0 a 9.

Passo 3: Aplique o Multiplicador

A faixa do multiplicador indica pelo que multiplicar o número base. Basicamente, este é o número de zeros a serem adicionados para valores padrão.

Passo 4: Observe a Tolerância

A tolerância indica quanto a resistência real pode variar do valor nominal. Ouro (±5%) é mais preciso que prata (±10%).

Valores Comuns de Resistores e Exemplos

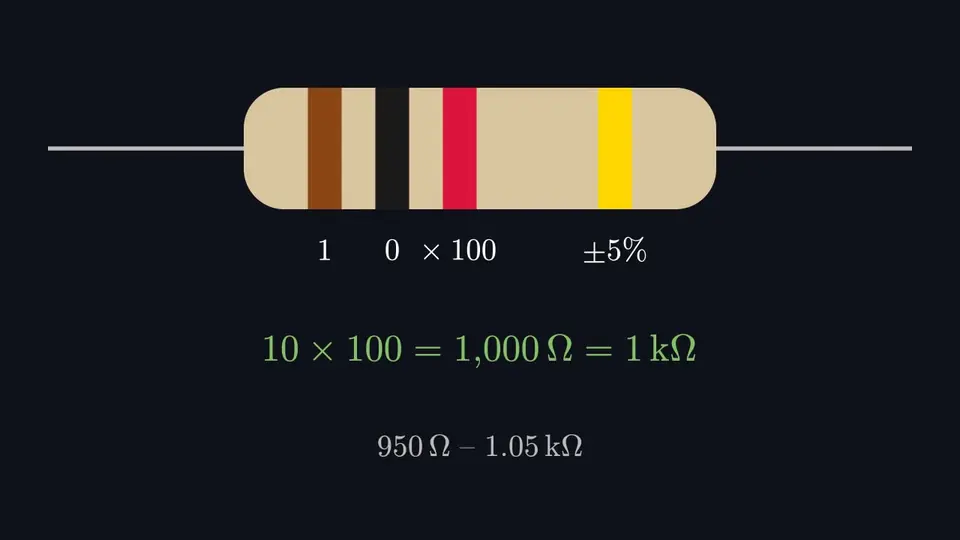

Exemplo 1: Marrom-Preto-Vermelho-Ouro (4 faixas)

• Marrom (1) + Preto (0) = 10
• Multiplicador vermelho = ×100
• Resultado: 10 × 100 = 1.000Ω (1kΩ) ±5%

Exemplo 2: Amarelo-Violeta-Laranja-Ouro (4 faixas)

• Amarelo (4) + Violeta (7) = 47
• Multiplicador laranja = ×1.000
• Resultado: 47 × 1.000 = 47.000Ω (47kΩ) ±5%

Exemplo 3: Marrom-Preto-Preto-Marrom-Marrom (5 faixas)

• Marrom (1) + Preto (0) + Preto (0) = 100
• Multiplicador marrom = ×10
• Tolerância marrom = ±1%
• Resultado: 100 × 10 = 1.000Ω (1kΩ) ±1%

Entendendo a Tolerância

A tolerância indica a precisão de um resistor. Um resistor de 1kΩ com ±5% de tolerância medirá na verdade entre 950Ω e 1.050Ω. Para a maioria dos projetos amadores, uma tolerância de ±5% (ouro) é suficiente. Circuitos de precisão podem exigir ±1% (marrom) ou melhor.

Comparação de Tolerância

• ±20% (sem faixa): Raramente usado hoje em dia, muito impreciso
• ±10% (prata): Uso geral, grau econômico
• ±5% (ouro): Padrão para a maioria das aplicações
• ±1% (marrom): Aplicações de precisão
• ±0,1% ou melhor: Medição e instrumentação

Coeficiente de Temperatura (Resistores de 6 Faixas)

O coeficiente de temperatura indica o quanto a resistência muda com a temperatura, medido em partes por milhão por grau Celsius (ppm/°C). Valores mais baixos significam uma resistência mais estável em variações de temperatura:

• Marrom (100 ppm/°C): Estabilidade padrão
• Vermelho (50 ppm/°C): Melhor estabilidade
• Laranja (15 ppm/°C): Alta estabilidade
• Azul (10 ppm/°C): Estabilidade muito alta

Dicas para Identificar Resistores

• Boa iluminação: Use luz natural e brilhante para distinguir as cores com precisão
• Cuidado com marrom vs. vermelho: Eles podem parecer semelhantes; o marrom é mais escuro
• Azul vs. violeta: O azul é mais brilhante; o violeta tem um tom roxo
• Cinza vs. prata: A prata tem um brilho metálico; o cinza é fosco
• Use uma lupa: Resistores pequenos se beneficiam da ampliação
• Verifique com um multímetro: Em caso de dúvida, meça a resistência real

Perguntas Frequentes

Como faço para ler um resistor de 4 faixas?

Para um resistor de 4 faixas: A primeira faixa representa o primeiro dígito (0-9), a segunda faixa representa o segundo dígito (0-9), a terceira faixa é o multiplicador (número de zeros a serem adicionados) e a quarta faixa indica a porcentagem de tolerância. Por exemplo, Marrom-Preto-Vermelho-Ouro significa 1-0 × 100 = 1000Ω (1kΩ) com tolerância de ±5%.

Qual é a diferença entre resistores de 4 e 5 faixas?

Os resistores de 4 faixas têm dois algarismos significativos, enquanto os resistores de 5 faixas têm três algarismos significativos para maior precisão. Os resistores de 5 faixas são usados quando são necessários valores de resistência mais precisos, como em circuitos de precisão. A faixa extra fornece mais um dígito antes do multiplicador.

O que indica a 6ª faixa de um resistor?

A 6ª faixa em um resistor indica o coeficiente de temperatura em partes por milhão por grau Celsius (ppm/°C). Isso indica quanto a resistência mudará com a temperatura. Marrom = 100 ppm/°C, Vermelho = 50 ppm/°C, Laranja = 15 ppm/°C, etc. Valores mais baixos significam uma resistência mais estável em variações de temperatura.

O que significam as faixas ouro e prata em um resistor?

As faixas ouro e prata têm dois usos: Como multiplicador, ouro significa ×0,1 e prata significa ×0,01 (para resistores abaixo de 10Ω). Como faixa de tolerância, ouro significa ±5% de tolerância e prata significa ±10% de tolerância. A tolerância de ouro é mais precisa que a de prata.

Como identifico por qual extremidade do resistor começar a ler?

Comece a ler pela extremidade onde a faixa de tolerância está mais distante. A faixa de tolerância (ouro, prata ou sem faixa) geralmente é separada por um espaço ligeiramente maior das outras faixas. Além disso, a primeira faixa geralmente fica mais próxima de uma das extremidades do corpo do resistor. Se não houver faixa de tolerância, assuma uma tolerância de ±20%.

Quais cores representam um resistor de 10 kΩ com tolerância de 1%?

Em um resistor de cinco faixas, 10 kΩ com tolerância de 1% é representado por marrom, preto, preto, vermelho e marrom. As três primeiras faixas são os algarismos 1, 0 e 0; o multiplicador vermelho é ×100, resultando em 10.000 ohms, e a faixa marrom final indica tolerância de 1%. Leia as faixas a partir da extremidade oposta à faixa de tolerância, que costuma estar um pouco afastada das demais.

Por que meu multímetro indica um valor de resistência menor do que o indicado pelas faixas de cores?

Se o resistor ainda estiver conectado a um circuito, outros componentes podem criar caminhos em paralelo para a corrente de teste do multímetro, fazendo a leitura parecer menor que o valor real do resistor. Desligue o circuito e desconecte pelo menos um terminal do resistor antes de medi-lo, para obter uma leitura mais confiável. Considere também a tolerância indicada: o valor medido pode diferir legitimamente do valor nominal das faixas dentro desse intervalo.

O que significa uma faixa marrom de coeficiente de temperatura em um resistor de seis faixas?

Em um resistor de seis faixas, a sexta indica o coeficiente de temperatura, normalmente expresso em partes por milhão por grau Celsius. Na tabela descrita na página, marrom representa 100 ppm/°C. Em termos aproximados, um resistor de 1.000 ohms com esse coeficiente poderia variar cerca de 0,1 ohm por grau Celsius nas condições especificadas. Essa faixa descreve a variação causada pela temperatura e é independente da faixa de tolerância da resistência.
